Câblage interrupteur - Le guide complet pour éviter les erreurs

Dans une rénovation, le câblage d’un interrupteur paraît simple jusqu’au moment où l’on ouvre la boîte d’encastrement et que les fils ne racontent pas la même histoire que le schéma. Je vais aller droit au but: comment lire le montage, reconnaître la phase, le retour lampe et les navettes, puis choisir entre simple allumage, va-et-vient ou commande connectée. L’objectif est de vous éviter les erreurs classiques et de vous donner une méthode claire, adaptée à un logement en France.

Comprendre ce que montre un schéma de câblage

Quand je lis un schéma d’interrupteur, je cherche d’abord trois choses: où arrive l’alimentation, où repart le courant vers la lampe et combien de points de commande sont prévus. Tout le reste découle de là. Dans un montage simple, l’interrupteur ne fait qu’ouvrir ou fermer le passage de la phase. Le neutre, lui, va directement au luminaire; c’est une confusion que je vois encore trop souvent sur les chantiers de rénovation.

Élément	Rôle	Repère pratique
Phase	Amène l’alimentation au mécanisme	Elle arrive sur la borne L
Retour lampe	Renvoie la phase coupée vers le luminaire	Il part de la borne de sortie de l’interrupteur
Neutre	Ferme le circuit au niveau de la lampe	Il ne passe généralement pas par l’interrupteur
Terre	Protection des personnes et des masses métalliques	Vert/jaune, à raccorder au luminaire quand il y a lieu
Navettes	Liaison entre deux interrupteurs d’un va-et-vient	Elles relient les bornes 1 et 2 des deux mécanismes
Borne L	Entrée ou point commun	Je la vérifie toujours avant de serrer les conducteurs

Cette lecture de base change tout: dès que le rôle de chaque fil est identifié, le reste du montage devient beaucoup plus lisible. C’est précisément ce qui permet de passer d’un simple câblage à un vrai choix fonctionnel selon la pièce.

Lire un câblage simple sans confondre les fils

Le montage le plus courant reste le simple allumage: un seul interrupteur, un seul point lumineux, un seul endroit où l’on commande la lumière. Dans ce cas, je procède toujours dans le même ordre. D’abord, je coupe le courant au tableau et je vérifie l’absence de tension. Ensuite, j’identifie la phase et le retour lampe. Enfin, je raccorde la phase sur la borne L et le retour lampe sur la borne de sortie, souvent repérée 1 ou par un symbole équivalent.

1. Couper et vérifier au disjoncteur général avant toute manipulation.
2. Repérer les conducteurs sans se fier uniquement à la couleur dans une installation ancienne.
3. Brancher la phase sur la borne L de l’interrupteur.
4. Raccorder le retour lampe sur la borne de sortie.
5. Laisser le neutre aller directement au luminaire, sans le faire passer dans le mécanisme.
6. Raccorder la terre au luminaire ou à la masse métallique si le point d’éclairage l’exige.

Dans une rénovation, un détail compte beaucoup plus qu’il n’y paraît: la couleur du fil ne suffit pas toujours. En France, le bleu doit rester le neutre et le vert/jaune la terre, mais les autres couleurs peuvent varier selon l’époque du logement. Si l’installation est ancienne, je préfère toujours repérer, photographier et étiqueter avant de démonter. C’est lent, mais ça évite les erreurs coûteuses.

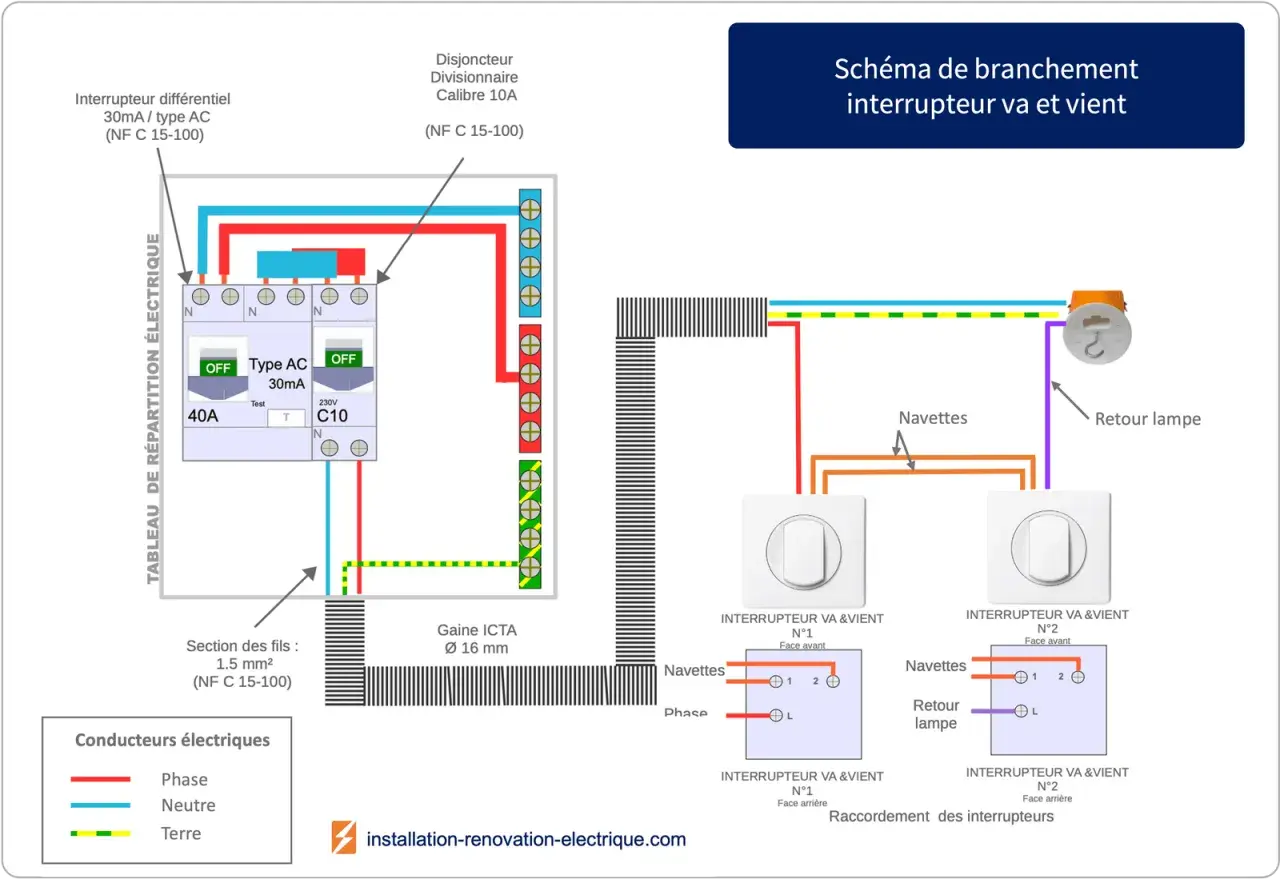

Quand choisir un va-et-vient plutôt qu’un simple interrupteur

Le va-et-vient devient pertinent dès qu’une lumière doit être commandée depuis deux endroits. C’est le cas le plus classique dans un couloir traversant, au bas et en haut d’un escalier, ou dans une chambre avec des accès multiples. Le confort est réel, mais le câblage demande plus d’attention: il faut deux interrupteurs compatibles, deux navettes et un repérage propre des conducteurs.

Solution	Usage idéal	Avantage principal	Limite à connaître
Simple allumage	Une entrée, un seul accès, petite pièce	Montage le plus simple et le plus rapide	Impossible de commander la lumière depuis un second point
Va-et-vient	Couloir, escalier, chambre, passage	Confort d’usage nettement supérieur	Demande plus de conducteurs et un repérage rigoureux
Double allumage	Deux éclairages distincts depuis un même emplacement	Permet de piloter deux zones séparément	Le câblage est plus dense et le repérage des fils devient crucial

Je recommande souvent le va-et-vient quand la circulation dans la pièce est fluide et qu’on éteint rarement la lumière au même endroit qu’on l’allume. À l’inverse, dans une petite pièce à un seul accès, le simple allumage reste plus rationnel. Le bon choix n’est pas une question de sophistication, mais de circulation réelle dans l’espace.

Les erreurs de câblage qui coûtent le plus cher

Sur ce type de chantier, les problèmes viennent rarement d’un grand défaut de logique. Ils naissent plutôt d’un détail mal repéré, d’un serrage approximatif ou d’un fil déplacé trop vite. C’est pour cela que je préfère parler d’erreurs pratiques, parce que ce sont elles qui provoquent les pannes les plus frustrantes.

• Couper le neutre au lieu de la phase : le montage peut sembler fonctionner, mais il n’est pas câblé comme il faut.
• Se fier uniquement aux couleurs : dans un logement ancien, elles ne sont pas toujours fiables.
• Oublier de photographier avant démontage : on perd alors la référence visuelle la plus utile.
• Mal serrer les conducteurs : cela peut créer un échauffement ou un faux contact.
• Confondre bornes L, 1 et 2 : sur un va-et-vient, cette erreur suffit à casser la logique du circuit.
• Multiplier les points lumineux sans vérifier la charge : un circuit d’éclairage reste limité, et on ne le traite pas comme une ligne de prise.

Il y a aussi une erreur que je rencontre de plus en plus avec les rénovations partielles: vouloir réutiliser un ancien montage sans vérifier la section des fils ni l’état général de l’isolant. Si l’installation est fatiguée, mieux vaut repartir sur une base propre plutôt que de bricoler un schéma à moitié compris. C’est la différence entre une réparation durable et un dépannage provisoire.

Adapter le schéma à une rénovation ou à une maison connectée

Dans une rénovation contemporaine, le câblage ne sert plus seulement à allumer une lampe. Il doit aussi s’adapter à des usages plus souples: variation d’intensité, scénarios de présence, pilotage à distance ou ajout de commandes sans fil. C’est là que les interrupteurs connectés deviennent intéressants, surtout quand on veut moderniser une pièce sans tout casser.

Je distingue généralement trois approches. La première consiste à garder un câblage classique et à remplacer seulement le mécanisme par un interrupteur connecté compatible. La seconde passe par un micromodule placé près du point lumineux, utile quand on veut conserver les interrupteurs existants. La troisième, plus discrète, ajoute des commandes sans fil pour créer des points de contrôle supplémentaires sans tirer de nouvelles lignes dans les murs.

• Interrupteur connecté filaire : bon choix si la boîte d’encastrement est accessible et que le modèle choisi correspond au câblage existant.
• Micromodule d’éclairage : intéressant si je veux garder l’esthétique du mur et rendre le point lumineux intelligent en arrière-plan.
• Commandes sans fil : très utiles pour ajouter un point de commande dans une chambre, un couloir ou un séjour sans travaux lourds.

Le point de vigilance, ici, concerne le neutre et la compatibilité du matériel. Certains modèles en ont besoin, d’autres non, et ce n’est pas un détail anecdotique. Avant d’acheter, je vérifie toujours ce que le produit attend réellement, puis j’adapte le schéma à l’existant au lieu de forcer l’existant à entrer dans le produit.

Sécurité, norme et limites à connaître avant de refermer la plaque

Je ne valide jamais un montage d’interrupteur sans deux réflexes: couper le courant et contrôler l’absence de tension. C’est non négociable. Ensuite, je reviens aux bases de la NF C 15-100, qui structure réellement le travail en France: les circuits d’éclairage se font en général en 1,5 mm², avec une protection 16 A maximum, et un circuit ne doit pas dépasser 8 points lumineux.

La norme impose aussi des repères de bon sens utiles en rénovation: un point d’allumage près de chaque accès, à une hauteur comprise entre 0,90 m et 1,30 m. Dans les pièces de vie, cette logique améliore vraiment l’usage au quotidien. Elle évite les interrupteurs placés trop haut, trop loin ou à un endroit où l’on doit traverser la pièce dans le noir pour les atteindre.

Je conseille de faire appel à un professionnel dans plusieurs cas précis: installation ancienne sans terre, conducteurs abîmés, humidité, salle de bains, doute sur l’identification des fils, ou besoin de refaire plusieurs points de commande en même temps. À ce stade, le risque n’est pas seulement le mauvais branchement; c’est aussi la perte de cohérence globale de l’installation.

Ce que je vérifie avant de valider le montage

Avant de remettre la plaque et de considérer le travail comme terminé, je fais toujours la même série de vérifications. Je teste la commande depuis chaque point prévu, j’observe s’il y a un échauffement anormal, je regarde si les conducteurs ne sont pas pincés dans la boîte et je m’assure que les repères restent lisibles. Sur une rénovation propre, ce contrôle final prend quelques minutes et évite des heures de reprise plus tard.

• La lumière s’allume et s’éteint exactement comme prévu.
• Les bornes sont serrées, sans conducteur dénudé qui dépasse.
• La boîte d’encastrement n’écrase pas les fils au remontage.
• Le point de commande reste cohérent avec le trajet réel dans la pièce.
• Le circuit ne dépasse pas ses limites de section, de protection et de nombre de points lumineux.

Si je devais résumer l’essentiel en une phrase, ce serait celle-ci: un bon câblage d’interrupteur n’est pas seulement un branchement qui fonctionne, c’est un branchement que l’on comprend, que l’on peut vérifier et que l’on pourra encore dépanner dans cinq ans sans tout redémonter.
