Les points à retenir avant de câbler une gâche 12 V
- Vérifiez la plaque signalétique de la gâche: 12 V DC, 12 V AC ou modèle mixte, ce n’est pas le même branchement.
- Sur une gâche DC, respectez la polarité; sur un modèle AC/DC, je garde quand même une logique de câblage propre et constante.
- Le plus simple reste une alimentation dédiée, un contact NO pour la commande et une gâche directement alimentée en impulsion.
- En pratique, je pars volontiers sur une alimentation 12 V DC d’au moins 1 A pour une gâche seule.
- Pour le câble, 0,75 mm² est un minimum raisonnable, et 1,5 mm² devient plus sûr au-delà d’environ 20 m.
- Le test au multimètre avant fermeture des boîtiers évite la majorité des pannes de mise en service.
Ce qu’il faut vérifier avant de toucher aux fils
Avant de parler schéma, je commence toujours par identifier le type exact de gâche. Le point le plus important est simple: toutes les gâches 12 V ne se câblent pas de la même façon. Certaines attendent du 12 V DC, d’autres acceptent du 12 V AC, et certaines sont prévues pour fonctionner en émission, en rupture ou avec un mode mémoire.
La différence entre gâche à émission et gâche à rupture change la logique de sécurité. Une gâche à émission reste verrouillée sans alimentation: c’est souvent le choix le plus courant pour un accès standard. Une gâche à rupture s’ouvre en cas de coupure: je la réserve aux cas où la logique du site l’exige, notamment quand l’ouverture automatique en absence de courant est recherchée. Le mode mémoire, lui, permet une impulsion courte et conserve l’ouverture jusqu’à l’action mécanique de la porte.
| Mode | Comportement sans courant | Usage courant | Ce que ça change au câblage |
|---|---|---|---|
| Émission de courant | Verrouillée | Porte d’entrée, accès sécurisé | On alimente pour ouvrir, puis on coupe |
| Rupture de courant | Ouverte | Cas où l’ouverture en coupure est attendue | Il faut être cohérent avec la logique de sécurité du site |
| Mémoire | Déverrouillée après impulsion jusqu’à l’ouverture | Interphone, immeuble, passage fréquent | Une impulsion courte suffit souvent |
Je vérifie aussi la puissance disponible côté alimentation. Une gâche seule fonctionne souvent bien avec une alimentation 12 V DC dédiée de 1 A, mais si le contrôle d’accès, le lecteur ou l’interphone tirent aussi sur la même source, il faut plus de marge. Une alimentation trop juste donne des ouvertures capricieuses, et c’est exactement le genre de défaut qui fait perdre du temps à la fin du chantier. Une fois ce socle posé, le schéma de base devient beaucoup plus lisible.

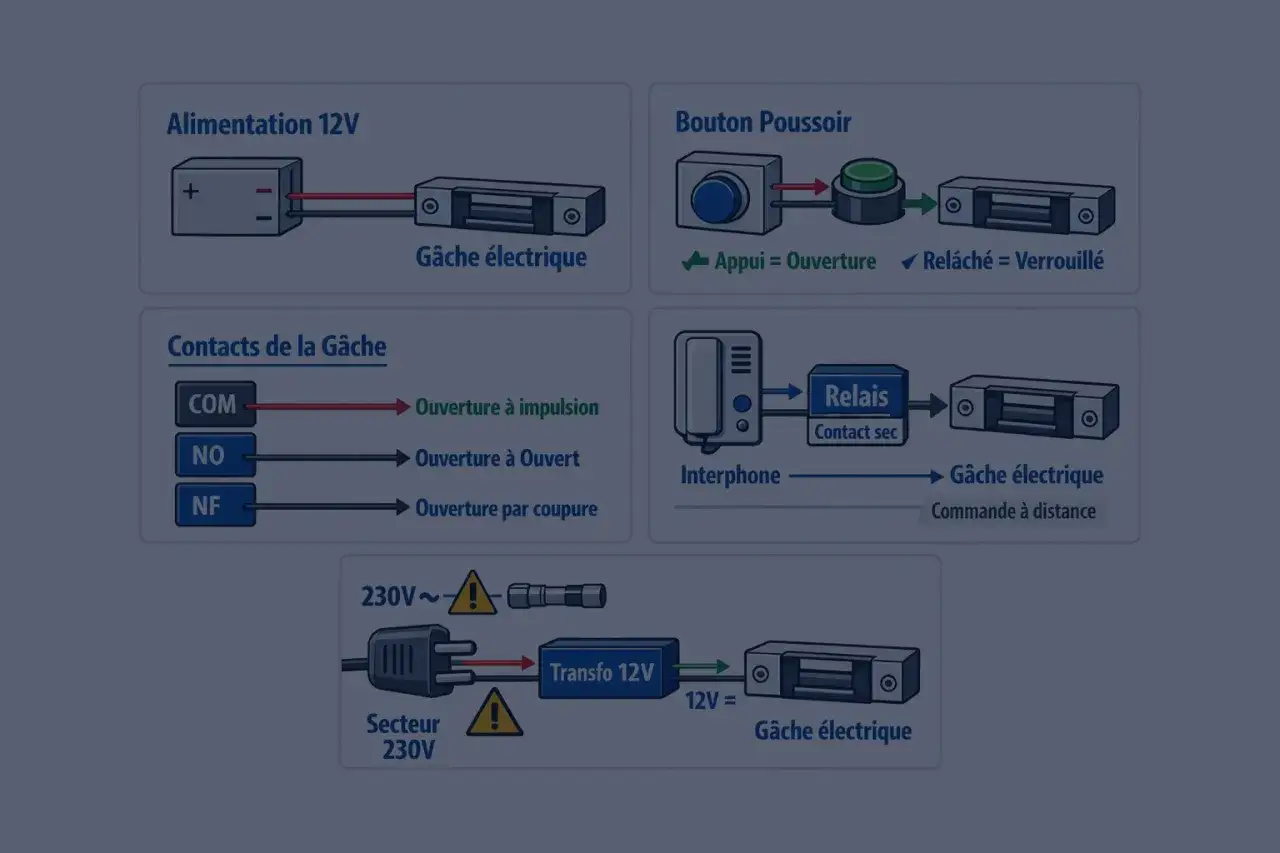

Le branchement le plus simple avec bouton poussoir
Le montage le plus direct, c’est celui que je conseille pour comprendre la logique avant de passer à une installation plus évoluée. On alimente la gâche en 12 V, et on interrompt le fil positif avec un bouton poussoir à contact normalement ouvert. Quand on appuie, le circuit se ferme, la gâche reçoit l’impulsion et la porte se libère.
Schéma logique : alimentation + vers bouton poussoir NO, puis vers la borne + de la gâche; alimentation - directement vers la borne - de la gâche. Sur une gâche en courant continu, je respecte la polarité. Sur certains modèles AC/DC, le sens importe moins, mais je garde la même rigueur de câblage pour éviter les confusions lors du dépannage.
| Élément | Rôle | Branchement |
|---|---|---|
| Alimentation 12 V | Fournit l’énergie | Le + passe par la commande, le - va directement à la gâche |
| Bouton poussoir NO | Déclenche l’ouverture | Monté en série sur le conducteur positif |
| Gâche électrique | Libère le pêne | Bornes + et - selon la polarité indiquée |
Ce montage simple a un avantage énorme: il permet de valider la porte, la gâche et l’alimentation avant d’ajouter des éléments plus complexes. Dès qu’il fonctionne, on peut passer à la commande par relais sans changer la logique générale.
Raccorder un digicode, un lecteur RFID ou un interphone
Dès qu’on ajoute un digicode, un lecteur RFID ou un interphone, on ne change pas l’idée de base: on remplace juste le bouton poussoir par une sortie relais. C’est là qu’intervient le contact sec, c’est-à-dire un relais qui ouvre ou ferme le circuit sans injecter sa propre tension. C’est exactement ce qu’il faut pour piloter proprement une gâche.
| Commande | Bornes utiles | Ce que je fais | Piège fréquent |
|---|---|---|---|
| Digicode | COM et NO | Je mets la sortie relais en série sur le + de la gâche | Oublier d’alimenter aussi le digicode lui-même |
| Lecteur RFID | COM et NO | Je garde la même logique qu’avec un clavier à code | Confondre la sortie relais avec une alimentation directe |
| Interphone ou visiophone | LOCK, DOOR ou sortie dédiée selon la notice | Je vérifie si la sortie suffit ou si je dois passer par un relais externe | Demander trop de courant à la sortie de commande |
Quand la sortie du système d’interphonie est limitée, je préfère presque toujours une alimentation externe pour la gâche, pilotée par le relais de l’équipement. C’est plus propre, plus stable et moins risqué pour l’électronique du poste. Sur certaines installations, on rencontre une limite autour de 500 mA sur la sortie d’ouverture; dans ce cas, je ne force pas, je délègue le courant à une alimentation dédiée.
Si l’on veut garder une ouverture intérieure simple, le bouton poussoir se câble en parallèle sur la sortie relais. Je préfère cette approche parce qu’elle reste lisible: un seul circuit de commande, une seule logique d’ouverture, et moins de possibilités de se tromper dans les retours de fils. La partie suivante, elle, décide si tout cela marchera vraiment dans la durée: le choix du câble et de l’alimentation.
Choisir la bonne alimentation et la bonne section de câble
Sur une gâche 12 V, le vrai piège n’est pas toujours le branchement lui-même, mais la chute de tension. Un câble trop fin, trop long ou mal dimensionné peut laisser passer assez de courant pour entendre la gâche, sans lui donner assez d’énergie pour libérer correctement le pêne. Je pars donc avec une règle simple: 0,75 mm² minimum pour un petit trajet, puis je monte à 1,5 mm² au-delà d’environ 20 m.
La section de câble
| Distance | Section conseillée | Pourquoi |
|---|---|---|
| Jusqu’à environ 20 m | 0,75 mm² | Convient pour une installation simple et courte |
| Au-delà d’environ 20 m | 1,5 mm² | Réduit la chute de tension et stabilise l’ouverture |
| Longue liaison ou équipement gourmand | À recalculer selon la consommation réelle | Je mesure la tension sous charge au lieu de supposer |
Lire aussi : Condamner une prise murale - La méthode propre et sûre
La temporisation
Pour la durée d’ouverture, je règle en général la temporisation entre 2 et 5 secondes. C’est assez long pour laisser le temps d’ouvrir, sans maintenir la gâche alimentée inutilement. Si la porte est lourde, si le passage est mal placé ou si le visiteur doit franchir un sas, j’ajuste au cas par cas. Une impulsion trop courte est une fausse économie; une impulsion trop longue fatigue le système.
Sur les gâches DC, j’ajoute aussi une diode de roue libre quand elle n’est pas déjà intégrée. Cette petite pièce protège le relais des surtensions au moment de la coupure, et elle évite des pannes intermittentes qui sont souvent très agaçantes à diagnostiquer. Avec le bon câble et la bonne alimentation, on élimine déjà la majorité des problèmes réels.
Les erreurs qui empêchent une gâche 12 V de fonctionner
Les pannes les plus fréquentes ne viennent pas d’une gâche défectueuse. Elles viennent d’un détail de câblage, d’un mauvais réglage ou d’une alimentation trop optimiste. Quand j’interviens sur ce type d’installation, je vérifie toujours les mêmes points dans le même ordre.
- Confondre NO et NC sur le relais du digicode ou du lecteur. Si la logique est inversée, la gâche ne réagit pas comme prévu.
- Inverser la polarité sur une gâche DC stricte. Certaines ne pardonnent pas cette erreur, et d’autres se comportent de manière erratique.
- Sous-dimensionner l’alimentation. Une source 12 V trop faible peut faire cliquer le relais sans ouvrir la gâche.
- Négliger la longueur de câble. Plus la ligne est longue, plus la chute de tension devient visible au moment de l’impulsion.
- Oublier la diode de protection sur une gâche DC. Le relais encaisse alors des surtensions inutiles.
- Régler une temporisation inadaptée. Trop courte, la porte ne s’ouvre pas; trop longue, on chauffe inutilement la gâche.
- Tester uniquement à vide. Je contrôle toujours la tension aux bornes de la gâche pendant l’ouverture réelle, pas seulement en sortie d’alimentation.
Quand quelque chose ne fonctionne pas, je prends aussi le réflexe de mesurer la tension directement au niveau de la gâche pendant l’impulsion. C’est souvent là qu’on voit la différence entre une alimentation qui affiche bien 12 V au repos et une ligne qui s’effondre sous charge. Une fois cette méthode appliquée, le diagnostic devient beaucoup plus rapide. Il reste alors à soigner l’installation pour qu’elle dure vraiment.
Ce que je conseille pour une installation durable et propre
Pour une rénovation propre ou une intégration domotique discrète, je sépare toujours au maximum la puissance et la commande. J’utilise un boîtier de dérivation clair, je repère les conducteurs, et je laisse un peu de réserve dans le câble pour pouvoir intervenir plus tard sans tout démonter. C’est un détail, mais sur une porte d’entrée, il change tout.
- Alimentation dédiée si possible, surtout quand la gâche est seule ou quand le contrôle d’accès est éloigné.
- Relais à contact sec pour les digicodes, interphones et modules domotiques.
- Repérage des fils avec étiquettes ou code couleur stable, pour éviter les erreurs au prochain démontage.
- Gaine ou passage protégé sur les zones de frottement, notamment au niveau du dormant et des charnières.
- Essais avant fermeture des boîtiers et avant finition définitive du mur ou du tableau.
Dans une logique de maison connectée, je garde aussi une marge d’évolution: un conducteur de plus, un relais accessible, une temporisation réglable, et une alimentation qui n’est pas au bord de sa capacité. C’est ce qui permet d’ajouter plus tard un badge, un digicode ou une commande domotique sans reprendre toute l’installation. Au fond, un bon branchement de gâche ne cherche pas seulement à ouvrir une porte: il doit rester simple à lire, simple à dépanner et simple à faire évoluer.
