Un ballon d’eau chaude qui déclenche, chauffe mal ou semble mal protégé au tableau n’est pas un détail. Pour ce type d’appareil, le bon réglage repose sur trois choses très concrètes : le calibre du disjoncteur, la section du câble et la protection différentielle qui encadre l’ensemble. Je détaille ici ce qu’il faut vérifier, comment lire un tableau électrique sans se tromper et pourquoi certains déclenchements signalent un vrai défaut plutôt qu’un simple hasard.
Les points essentiels à vérifier avant d’intervenir sur le ballon
- Pour un chauffe-eau électrique à accumulation, la base la plus courante reste un circuit dédié en 20 A avec 2,5 mm².
- Le disjoncteur protège la ligne contre les surcharges et les courts-circuits ; l’interrupteur différentiel protège les personnes contre les fuites de courant.
- Le contacteur heures creuses pilote la chauffe, mais il ne remplace jamais la protection électrique.
- Un déclenchement immédiat évoque souvent un court-circuit ou un défaut d’isolement ; un déclenchement après quelques minutes pointe plutôt vers la résistance, l’humidité ou un serrage défaillant.
- Ajouter un appareil sur la ligne du ballon est une mauvaise idée : ce circuit doit rester dédié.
- Si le tableau est ancien, mal repéré ou que l’odeur de chaud revient, j’arrête le diagnostic maison et je passe par un électricien.
Ce que protège réellement la ligne d’un chauffe-eau
Quand on parle du disjoncteur du chauffe-eau, on mélange souvent trois fonctions qui n’ont rien de comparable. En pratique, je sépare toujours le sujet en trois blocs : la protection de la ligne, la protection des personnes et la commande de chauffe. Tant que cette distinction n’est pas claire, on finit vite par remplacer la mauvaise pièce.
Le disjoncteur divisionnaire
Le disjoncteur divisionnaire protège le câble et l’appareil contre les surcharges et les courts-circuits. Si la ligne tire trop d’intensité, il coupe. S’il y a un défaut franc dans le câblage ou dans le ballon, il coupe aussi. C’est lui qu’on dimensionne en fonction de la section du conducteur et de la puissance attendue.
L’interrupteur différentiel 30 mA
L’interrupteur différentiel ne surveille pas la puissance consommée. Il compare le courant qui entre et celui qui ressort, et réagit s’il détecte une fuite vers la terre. Pour un ballon, c’est essentiel, car l’humidité, une résistance fatiguée ou une isolation dégradée peuvent créer un défaut dangereux sans faire grimper immédiatement la consommation.
Lire aussi : Câblage interrupteur - Le guide complet pour éviter les erreurs
Le contacteur heures creuses
Le contacteur jour/nuit, lui, sert à déclencher le ballon au bon moment. Il ne protège rien. Il automatise seulement la chauffe selon le signal heures pleines/heures creuses. Si ce composant tombe en panne, vous pouvez avoir de l’eau froide sans aucun déclenchement au tableau, ce qui brouille souvent le diagnostic.Une fois ce trio en tête, on peut regarder le calibre réellement attendu au tableau sans confondre protection et commande.
Le calibre à viser sur un ballon électrique
Pour un chauffe-eau électrique à accumulation, la référence la plus courante reste simple : 20 A maximum avec une section de 2,5 mm² sur un circuit dédié. Promotelec rappelle ce principe pour le chauffe-eau électrique à accumulation, et Legrand le classe lui aussi parmi les circuits spécialisés du logement. C’est la base saine, celle que je retiens en rénovation comme en remplacement.
| Configuration | Ce que je recommande | Pourquoi |
|---|---|---|
| Chauffe-eau électrique à accumulation standard | Disjoncteur 20 A max, câble 2,5 mm², ligne dédiée | Configuration la plus cohérente pour un ballon domestique classique |
| Ligne déjà câblée en 1,5 mm² | Je ne la considère pas adaptée à un ballon standard | Surdimensionner le disjoncteur ne corrige pas une section trop faible |
| Appareil atypique ou instantané | Je me fie à la notice fabricant et à l’étude de charge | Les cas hors standard ne se traitent pas à l’aveugle |
| Circuit partagé avec d’autres usages | À éviter, ou à reprendre complètement | Le chauffe-eau doit rester sur une ligne spécialisée |
Le piège classique, c’est de croire qu’un disjoncteur plus gros “arrange” un problème de déclenchement. En réalité, il masque le défaut sans sécuriser l’installation. Si la ligne est en 1,5 mm², je ne monte pas un calibre plus fort pour faire taire les coupures : je reprends le câblage.
Le bon calibre ne suffit pas ; encore faut-il savoir où il se trouve et comment lire le tableau sans faire d’erreur.
Comment repérer l’ensemble au tableau sans se tromper

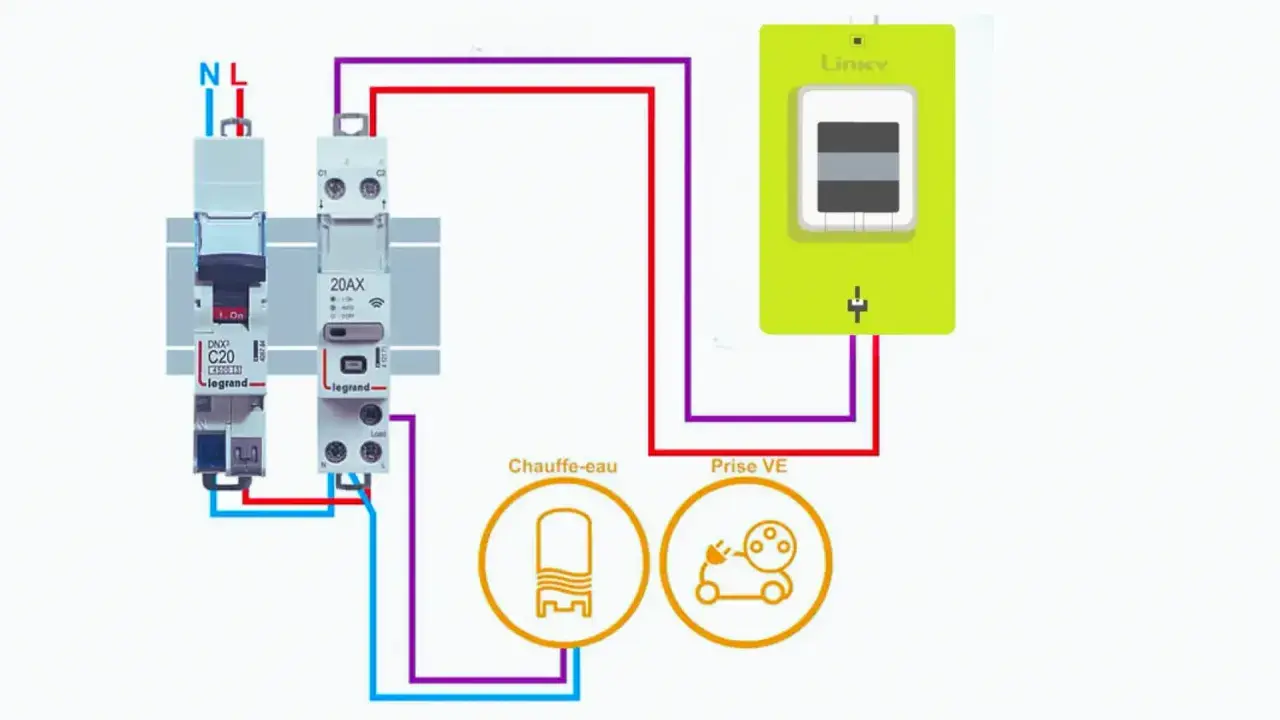

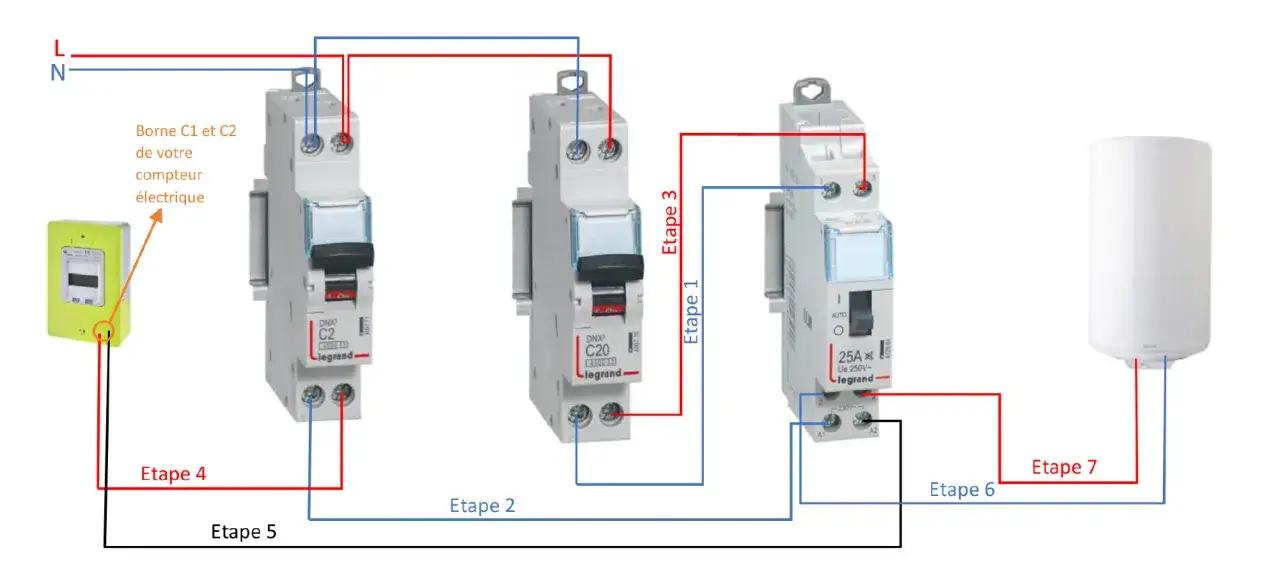

Dans une rénovation, c’est souvent là que les choses se compliquent. Le ballon peut être repéré “CE”, “ECS”, “ballon” ou parfois rien du tout si le tableau a été bricolé au fil des années. Je commence toujours par identifier trois éléments : le disjoncteur dédié, l’interrupteur différentiel qui le protège et le contacteur heures creuses s’il existe.
- Le disjoncteur dédié est généralement un 20 A posé sur la ligne du ballon.
- L’interrupteur différentiel 30 mA protège plusieurs circuits en amont, parfois le chauffe-eau avec d’autres usages du même groupe.
- Le contacteur comporte souvent des positions Auto, 0 et I. En position I, il force la chauffe pour un test ponctuel.
Pour un contrôle simple, je ne démonte rien sous tension. J’observe, je lis les repères, puis je teste le bouton “T” de l’interrupteur différentiel si le tableau le permet. Legrand rappelle d’ailleurs que ce test sert à vérifier la bonne réaction du différentiel : si rien ne se passe, la sécurité n’est plus au niveau attendu.
Quand le repérage est clair, la vraie question devient alors la cause d’un déclenchement répété.
Pourquoi le disjoncteur saute et ce que j’observe en premier
Un déclenchement n’a pas la même signification selon le moment où il arrive. J’évite donc de conclure trop vite. Un arrêt immédiat, un déclenchement après chauffe ou une coupure qui touche seulement le différentiel n’orientent pas vers les mêmes défauts.
| Symptôme | Cause probable | Mon premier réflexe |
|---|---|---|
| Le disjoncteur tombe dès la remise sous tension | Court-circuit, fil abîmé, résistance en défaut, humidité dans le bornier | Je coupe, j’isole la ligne et je fais contrôler le câblage |
| La coupure arrive après quelques minutes ou pendant la chauffe | Surchauffe, bornes desserrées, résistance entartrée, composant qui force | Je vérifie l’état du ballon et du serrage des connexions |
| C’est le différentiel 30 mA qui déclenche, pas le disjoncteur | Défaut d’isolement ou fuite à la terre | Je pense d’abord à l’humidité, à la résistance ou à un vieillissement d’isolement |
| L’eau reste froide sans aucune coupure | Contacteur HS, commande heures creuses absente, thermostat ou sécurité thermique | Je ne remplace pas le disjoncteur par réflexe, car le problème est ailleurs |
Le point important, c’est que le disjoncteur ne “fait pas échouer” le chauffe-eau : il révèle un problème. Si vous le remplacez par un modèle plus fort, vous ne réparez rien, vous rendez juste le défaut plus discret. Et dans ce type d’équipement, un défaut discret est souvent le pire scénario.
Pour éviter de confondre les symptômes, il vaut la peine de séparer nettement disjoncteur, différentiel et contacteur.
Disjoncteur, différentiel et contacteur heures creuses ne rendent pas le même service
Je vois très souvent des tableaux où tout est mélangé dans la tête du propriétaire. Pourtant, chaque organe a un rôle précis. Si on les confond, on change la mauvaise pièce, on perd du temps, et on risque de laisser un défaut réel intact.
| Organe | Rôle | Ce qu’il ne fait pas | Ce que j’en déduis en cas de panne |
|---|---|---|---|
| Disjoncteur divisionnaire 20 A | Protège la ligne contre surcharge et court-circuit | Ne protège pas les personnes contre les fuites de courant | Si ça saute, je cherche un défaut électrique ou une ligne inadaptée |
| Interrupteur différentiel 30 mA | Protège les personnes contre les défauts d’isolement | Ne détecte pas une surconsommation classique | Si ça saute, je suspecte une fuite vers la terre |
| Contacteur heures creuses | Commande l’alimentation du ballon selon les plages tarifaires | Ne coupe pas en cas de surcharge ou de court-circuit | Si l’eau reste froide, le problème peut être de commande, pas de protection |
Pour la protection différentielle, un type AC convient souvent pour un chauffe-eau placé parmi des circuits classiques. Legrand classe d’ailleurs le chauffe-eau parmi les usages compatibles avec un type AC. Si le même interrupteur différentiel alimente aussi des circuits qui exigent un type A, je choisis naturellement l’ensemble le plus cohérent pour le tableau.
Quand on a remis chaque organe à sa place, les erreurs les plus courantes ressortent vite.
Les erreurs que je vois le plus souvent en rénovation
Sur ce sujet, les mauvaises habitudes reviennent toujours. Elles ont un point commun : elles donnent l’impression de “faire marcher” l’installation alors qu’elles la fragilisent.
- Surdimensionner le disjoncteur pour faire disparaître les coupures. C’est la fausse bonne idée numéro un.
- Partager la ligne du chauffe-eau avec un autre appareil. Le circuit spécialisé perd alors son intérêt.
- Confondre le contacteur et la protection. Un relais de commande n’est pas un organe de sécurité.
- Ignorer les bornes desserrées. Un mauvais serrage peut chauffer, noircir et déclencher de façon intermittente.
- Oublier la terre. Sur un ballon, une mauvaise liaison de terre transforme un défaut mineur en vrai risque.
- Relancer le courant plusieurs fois sans diagnostic. Réarmer à répétition n’explique rien et peut aggraver le défaut.
En rénovation intérieure, je conseille aussi de penser à l’étiquette du tableau. Un circuit bien repéré rend les futurs dépannages beaucoup plus simples, surtout quand le ballon est installé dans un cellier, un garage ou un espace technique peu visible.
Avec ces réflexes, on passe d’une réparation aléatoire à une installation qui tient dans le temps.
Ce que je recommande pour une installation qui dure
Si je dois retenir une règle simple, elle est celle-ci : pour un ballon d’eau chaude domestique, je pars sur un circuit dédié en 20 A et 2,5 mm², protégé par un différentiel 30 mA, avec une commande heures creuses clairement identifiée. Tout le reste n’est qu’ajustement autour de cette base.
- Je teste le différentiel régulièrement avec son bouton de contrôle.
- Je garde le tableau lisible, même après une rénovation partielle.
- Je ne mélange pas le ballon avec des prises ou un autre usage gourmand.
- Je fais vérifier tout échauffement, bruit anormal ou odeur suspecte sans attendre la panne franche.
- Si je refais le tableau, je prévois aussi la place nécessaire pour une commande propre, y compris une solution connectée si le logement est équipé pour cela.
Dans une maison rénovée proprement, le chauffe-eau doit devenir l’un des circuits les plus simples à diagnostiquer, pas l’un des plus mystérieux. C’est exactement ce que je recherche quand j’organise un tableau électrique : moins d’ambiguïté, moins de pannes cachées et une maintenance qui reste évidente au quotidien.
