Le bon perçage d’une prise encastrée tient à un détail simple en apparence, mais décisif sur le chantier : le diamètre de la couronne doit correspondre à la boîte d’encastrement, au support et au type d’appareillage. En pratique, je pars le plus souvent sur 67 mm pour une prise standard en France, avec quelques variantes selon les gammes et les cas particuliers. Ici, je reprends les repères utiles, les pièges à éviter et la méthode la plus propre pour travailler sans reprendre le trou deux fois.
L’essentiel pour percer juste du premier coup
- Pour une prise encastrée classique, la référence la plus courante est 67 mm.
- Certains modèles tolèrent ou demandent 68 mm : la fiche de la boîte reste le meilleur arbitre.
- Pour une prise 20A ou 32A, on passe souvent à une boîte de 85 mm de perçage.
- Une double prise garde généralement un perçage de 67 mm par logement, avec un entraxe de 71 mm.
- Le support change surtout le type de scie cloche à utiliser, pas la logique de dimensionnement.
Le bon diamètre pour une prise encastrée
Pour une prise de courant classique, le diamètre de référence est 67 mm. C’est la valeur que je retiens en priorité pour les boîtes d’encastrement standard, surtout en cloison sèche. En rénovation, c’est souvent le choix le plus sûr parce qu’il laisse juste assez de jeu pour insérer la boîte sans forcer, tout en gardant une découpe propre.
Il faut bien distinguer le diamètre de perçage de la taille visible de la prise. Ce qui compte ici, c’est l’ouverture dans la cloison ou le panneau, pas la plaque de finition. Si le trou est trop petit, la boîte rentre mal. S’il est trop grand, la collerette ne couvre plus correctement la découpe et on perd en maintien comme en esthétique.
| Situation | Diamètre à viser | Ce que je recommande |
|---|---|---|
| Prise standard encastrée | 67 mm | Le choix de base dans la plupart des chantiers en France |
| Boîte ou gamme annoncée en 68 mm | 68 mm | À retenir seulement si la fiche produit le prévoit |
| Prise 20A ou 32A | 85 mm | On change de catégorie d’appareillage |
| Double prise | 67 mm par logement | Avec entraxe de 71 mm pour la boîte multiposte |
Mon réflexe est simple : je pars du modèle de boîte avant de choisir la couronne. C’est ce point qui évite les trous “presque bons”, et il mène naturellement à la vraie question suivante, celle de la différence entre 67 et 68 mm.
Pourquoi 67 mm et 68 mm ne se remplacent pas toujours
Sur le papier, 1 mm semble insignifiant. Sur un chantier, ce n’est pas toujours vrai. Certaines boîtes sont pensées pour un perçage très précis, d’autres acceptent une petite tolérance. Si je force un 68 mm là où la boîte attend plutôt 67 mm, je peux me retrouver avec un maintien moins net, surtout si la collerette est fine ou si le support est friable.
À l’inverse, percer trop serré complique la pose et peut faire basculer la boîte de travers. Le bon compromis consiste donc à vérifier le marquage de la boîte ou sa fiche technique avant de sortir la scie cloche. C’est encore plus vrai dans les rénovations, où l’on trouve parfois des gammes différentes dans la même pièce.
Je distingue aussi deux cas qu’on confond souvent : la tolérance de montage et le diamètre réellement demandé. Une boîte peut accepter un léger jeu sans que ce soit problématique, mais cela ne veut pas dire qu’il faut volontairement percer plus large. Le bon diamètre reste celui qui correspond au produit posé, pas celui qui “passera à peu près”. Une fois ce point clarifié, on peut choisir l’outil adapté au support.
Choisir la bonne scie cloche selon le support

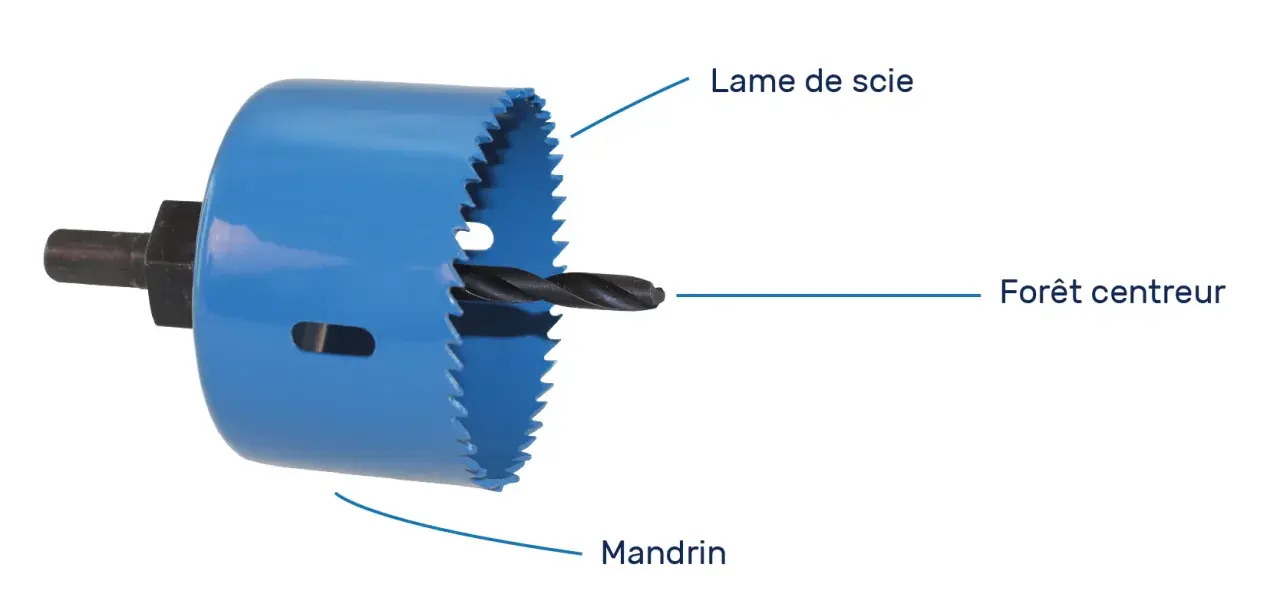

Le diamètre reste la base, mais le matériau change complètement la façon de couper. Pour une prise encastrée en plaque de plâtre, en bois ou en panneau dérivé, je privilégie une scie cloche bi-métal de 67 mm. Elle coupe proprement et supporte bien les découpes répétées. Sur un support plus dur, le choix de la denture ou de l’outil devient bien plus important que le simple diamètre.
| Support | Type d’outil conseillé | Point d’attention |
|---|---|---|
| Placo / BA13 | Scie cloche bi-métal 67 mm | Travail propre, vitesse modérée, pas de percussion |
| Bois / contreplaqué / MDF | Scie cloche bi-métal 67 mm | Bien évacuer les copeaux pour éviter l’échauffement |
| Carrelage / faïence | Trépan ou scie cloche diamantée 67 ou 68 mm | Vitesse lente, pas d’à-coups, refroidissement si nécessaire |
| Brique / matériau plus dur | Outil adapté au matériau, souvent diamanté | Le simple bi-métal n’est pas le bon choix |
Pour une rénovation intérieure, c’est souvent là que l’on gagne du temps : un bon outil au bon support évite les éclats, les échauffements et les découpes ovalisées. Cette logique compte encore plus quand on passe à la méthode de perçage elle-même.
La méthode que j’applique pour percer proprement
Avant toute chose, je coupe l’alimentation au tableau et je vérifie l’absence de câble dans la zone de travail. Sur un mur déjà équipé, je prends aussi le temps de repérer les gaines, parce qu’un trou propre ne sert à rien s’il abîme ce qu’il ne doit pas toucher.
- Je trace l’axe et le centre de la future prise au crayon.
- Je contrôle la hauteur et l’alignement avec les autres appareillages de la pièce.
- Je choisis la bonne couronne et je vérifie le diamètre de la boîte avant de percer.
- Je perfore à vitesse modérée, sans forcer, en gardant la scie bien perpendiculaire.
- Je retire régulièrement la poussière ou les copeaux pour éviter que l’outil chauffe.
- Je teste la boîte à blanc avant fixation définitive.
Sur placo, je travaille sans percussion. Sur bois, je laisse la scie faire son travail au lieu d’appuyer. Sur carrelage, je ralentis franchement et je reste patient : c’est souvent la vitesse qui abîme la découpe, pas le manque de puissance. Cette méthode paraît basique, mais elle évite la plupart des reprises, ce qui m’amène aux erreurs les plus fréquentes.
Les erreurs qui font perdre du temps
La première erreur consiste à acheter la couronne avant d’avoir identifié la boîte. On se retrouve alors avec un diamètre “presque bon”, et le chantier ralentit pour un détail qui aurait pu être réglé en amont. Je vois aussi souvent des trous trop larges parce qu’on a voulu compenser un doute de mesure en ajoutant un peu de marge.
- Confondre le diamètre de la boîte avec celui de la plaque de finition.
- Oublier l’entraxe sur une double ou triple prise.
- Forcer sur la couronne au lieu de laisser la denture couper.
- Utiliser une scie bi-métal sur un support trop dur.
- Ignorer la profondeur disponible derrière la cloison.
Le point de profondeur est souvent sous-estimé. Si la boîte est trop peu profonde par rapport au volume des conducteurs, la prise finit mal serrée ou encombrée. Pour une installation plus confortable, surtout avec des modules connectés ou des prises chargées en câbles, je préfère une boîte plus profonde quand le mur le permet. Une fois ces pièges écartés, il reste les cas particuliers.
Les cas particuliers qui changent le diamètre ou la boîte
Pour une double prise, le diamètre de perçage ne change pas sur chaque poste : on reste généralement à 67 mm, avec un entraxe de 71 mm pour la boîte multiposte. C’est un bon repère quand on remplace une prise simple par une double, parce que l’erreur classique consiste à ne regarder que le trou et pas l’écartement.
Pour une prise étanche d’extérieur, le perçage peut passer à 68 mm selon la gamme. Ici, je ne suppose jamais : je lis la référence du produit. Pour une prise 20A ou 32A, on change nettement de catégorie et la boîte monte souvent à 85 mm de perçage. Ce n’est pas un détail de finition, c’est une vraie différence de format.
Enfin, pour une prise connectée, USB ou un appareillage domotique encastré, le diamètre de la boîte reste souvent celui d’un mécanisme standard. Ce qui change, c’est surtout l’encombrement interne, donc la profondeur disponible et la place pour les connexions. Dans ces cas-là, je regarde la boîte autant que l’électronique qu’elle doit recevoir, parce que l’un sans l’autre ne donne pas un résultat durable.
Le repère simple que je garde avant de ranger la perceuse
Quand je dois aller vite sans me tromper, je garde cette règle en tête : 67 mm pour une prise encastrée classique, 68 mm seulement si la gamme le demande, 85 mm pour les prises 20A/32A. Le support, lui, décide surtout du type de scie cloche, de la vitesse et de la patience à avoir au perçage.
- Je vérifie la boîte avant la couronne.
- Je contrôle la profondeur avant de poser l’appareillage.
- Je privilégie un essai à blanc quand le mur ou le produit sort de l’ordinaire.
Si tu hésites entre deux diamètres, je prends toujours le temps de comparer la boîte réelle et la fiche produit plutôt que de me fier à une estimation. C’est le plus court chemin vers un trou propre, une prise bien tenue et une finition qui ne trahit pas la rénovation.
