Les repères à garder avant d’agir sur un tableau électrique
- Il protège un seul circuit, pas toute la maison.
- Il travaille avec l’interrupteur différentiel 30 mA, qui protège les personnes.
- Les calibres usuels sont 10A, 16A, 20A et 32A, avec des sections de 1,5, 2,5 ou 6 mm² selon l’usage.
- Un interrupteur différentiel 40A / 30 mA accepte au maximum 8 circuits en aval.
- En rénovation, les circuits dédiés à la cuisine, au chauffage, au chauffe-eau ou à la borne de recharge évitent les coupures à répétition.

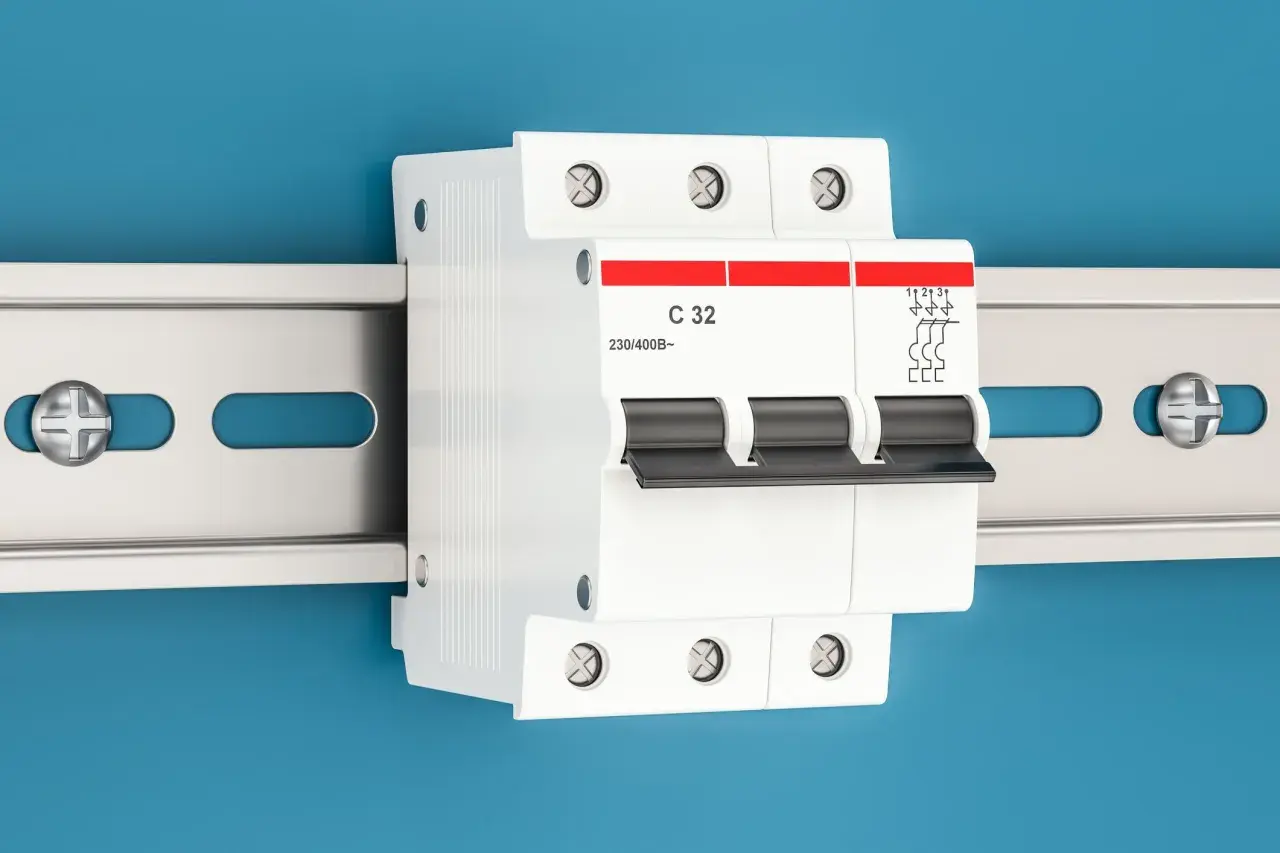

Ce que protège vraiment ce petit appareil
Je commence toujours par rappeler une chose simple : ce dispositif ne sert pas à tout faire. Son rôle est de protéger un circuit précis, pas de couvrir l’ensemble du logement. Si un défaut apparaît sur la ligne du four, de l’éclairage ou d’une prise dédiée, il coupe seulement cette portion de l’installation.
Techniquement, il réagit à deux phénomènes : la surcharge, qu’il détecte par l’échauffement, et le court-circuit, qu’il repère presque instantanément. C’est pour cela qu’on parle d’un appareil magnétothermique. Dans une rénovation, cette logique change tout : on isole les usages, on limite les dégâts et on rend le dépannage beaucoup plus lisible. Le point clé, maintenant, est de ne pas le confondre avec les autres protections du tableau.
Différentiel, disjoncteur général et protection de circuit ne jouent pas le même rôle
Dans un tableau, les protections se complètent. Si on les mélange, on finit vite avec un dimensionnement bancal ou des déclenchements difficiles à comprendre. Je résume la hiérarchie de façon simple : le disjoncteur général coupe l’ensemble de l’installation, l’interrupteur différentiel protège les personnes, et la protection de circuit sécurise chaque départ séparément.
| Appareil | Où il se place | Rôle | Limite à retenir |
|---|---|---|---|
| Disjoncteur général / d’abonné | En amont du tableau | Coupe toute l’installation et limite la puissance souscrite | Il ne remplace pas la protection 30 mA du tableau |
| Interrupteur différentiel 30 mA | En tête d’un groupe de circuits | Protège les personnes contre les fuites de courant | Il ne détecte ni surcharge ni court-circuit |
| Protection de circuit | En aval du différentiel | Protège un circuit précis contre surcharge et court-circuit | Le calibre et la section doivent être cohérents avec l’usage |
Cette hiérarchie évite les bricolages. Si un appareil saute, je veux savoir tout de suite si le problème vient d’un défaut d’isolement, d’une surcharge locale ou d’un mauvais choix de calibre. Une fois cette base claire, le vrai sujet devient le dimensionnement.
Comment je choisis le bon calibre pour chaque circuit
Quand je dimensionne une ligne, je pars toujours de trois choses : l’usage réel, la puissance appelée et la section des conducteurs. Je ne choisis jamais le calibre “au feeling”. Si le câble est trop fin ou si le circuit cumule trop d’appareils, le problème finit par sortir un jour ou l’autre.

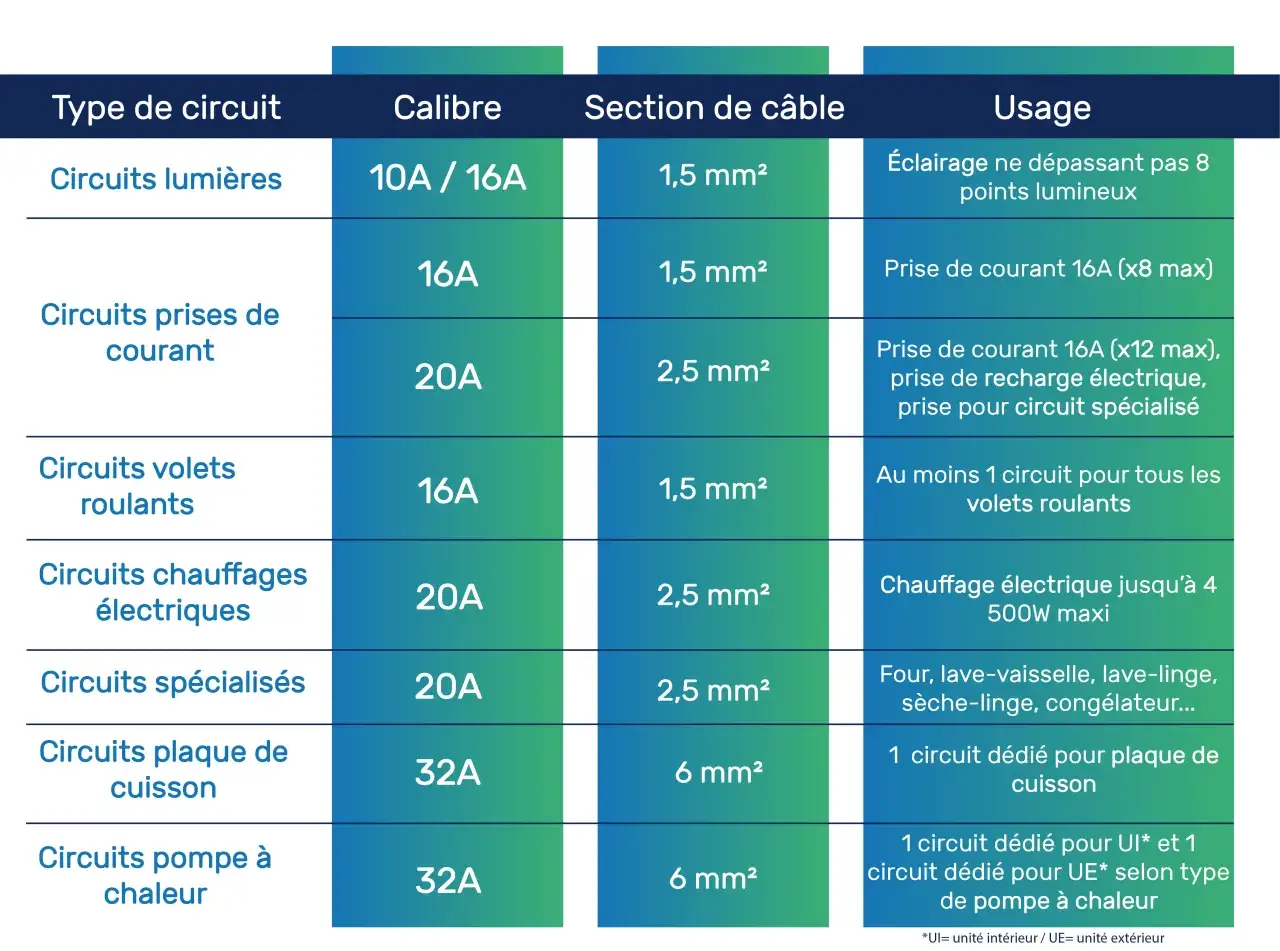

| Usage | Calibre usuel | Section minimale | Repère pratique |
|---|---|---|---|
| Éclairage | 10A à 16A | 1,5 mm² | Jusqu’à 8 points lumineux par circuit |
| Prises de courant classiques | 16A ou 20A | 1,5 mm² ou 2,5 mm² | 8 prises max en 16A, 12 prises max en 20A |
| Prises dédiées à la cuisine | 20A | 2,5 mm² | Limitées à 6 prises |
| Chauffe-eau | 20A | 2,5 mm² | Circuit dédié, souvent piloté par contacteur heures creuses |
| VMC | 2A | 1,5 mm² | Ligne dédiée, discrète mais essentielle |
| Volets roulants | 16A | 1,5 mm² | Circuits séparés pour éviter les à-coups inutiles |
| Chauffage électrique | 16A, 20A, 25A ou 32A selon la puissance | 1,5, 2,5, 4 ou 6 mm² | Jusqu’à 3 500 W en 16A, 4 500 W en 20A, 5 750 W en 25A, 7 250 W en 32A |
| Plaques de cuisson / cuisinière en monophasé | 32A | 6 mm² | Circuit spécialisé incontournable |
Je garde aussi un œil sur la courbe de déclenchement. Dans le résidentiel, la courbe C reste la plus fréquente, mais certains moteurs ou équipements spécifiques peuvent demander autre chose selon leur comportement au démarrage. Autrement dit, je ne sépare pas le choix du calibre du choix de l’appareil alimenté.
La suite logique, dans une rénovation, consiste à repérer les équipements qui méritent une ligne vraiment dédiée. C’est là qu’on évite la plupart des pannes et des ajouts improvisés.
Les circuits dédiés qui changent vraiment une rénovation
Dans une maison rénovée, je préfère des circuits nets plutôt qu’un tableau “fourre-tout”. C’est plus lisible, plus simple à dépanner, et beaucoup plus confortable quand plusieurs usages cohabitent : cuisine équipée, chauffage électrique, mobilité électrique, domotique et confort d’été.
- La cuisine : je sépare la plaque de cuisson, le four et les prises d’électroménager. La cuisine concentre de fortes puissances et des usages simultanés, donc les déclenchements y sont plus fréquents si tout est mélangé.
- Le chauffe-eau : avec son circuit dédié de 20A, il reste stable et facile à piloter. Si l’installation est prévue pour les heures creuses, le contacteur apporte un vrai confort d’usage sans alourdir le tableau.
- La VMC et les volets roulants : ce sont de petits consommateurs, mais je les garde sur leurs lignes pour ne pas les faire dépendre d’un circuit prises qui peut saturer.
- Le chauffage, la climatisation et certaines pompes à chaleur : ici, le bon réflexe est de vérifier la puissance réelle, la courbe de déclenchement et la notice du fabricant. Un moteur mal protégé finit souvent par déclencher au mauvais moment.
- La borne de recharge : elle mérite une approche propre, avec un circuit dédié et une protection différentielle adaptée. C’est un des cas où l’approximation coûte vite cher en confort et en sécurité.
Dans les logements connectés, cette logique est encore plus utile. On ajoute un chauffe-eau intelligent, un pilotage de chauffage, de l’éclairage extérieur ou des volets automatisés, et le tableau doit rester clair pour absorber ces évolutions sans tout refaire. Un circuit dédié, ce n’est pas de la surconsommation de matériel : c’est une base propre pour durer. Reste à voir les erreurs qui ruinent ce travail au moment du choix ou du montage.
Les erreurs de dimensionnement que je vois le plus souvent
Les erreurs ne sont pas spectaculaires. Elles viennent surtout d’un mauvais ordre de décision. Je vois souvent les mêmes pièges revenir, en particulier dans les rénovations partielles où l’on garde une partie de l’ancien tableau.
- Choisir le calibre avant la section : c’est l’inverse qu’il faut faire. Le câble impose la limite, puis le disjoncteur se cale dessus.
- Mettre trop de prises sur une même ligne : au-delà des seuils normatifs, le tableau devient imprévisible, surtout si plusieurs appareils chauffants sont branchés en même temps.
- Mélanger usages lourds et usages légers : un four, un lave-linge et un ensemble de prises générales n’ont rien à faire sur le même départ.
- Regrouper trop de circuits sous un seul différentiel : la règle des 8 circuits maximum par interrupteur différentiel 30 mA n’est pas un détail, c’est une vraie limite de conception.
- Forcer le calibre pour éviter les déclenchements : si un circuit saute, je cherche la cause. Je n’augmente pas l’intensité comme on monterait le volume.
- Ignorer un appareil qui chauffe ou bourdonne : là, je coupe et j’inspecte. Un disjoncteur bruyant ou chaud n’est pas un bruit “normal” à laisser traîner.
Dans une rénovation sérieuse, je remplace aussi les protections anciennes par une architecture cohérente à disjoncteurs et différentiels, avec un repérage propre de chaque ligne. C’est une petite contrainte au départ, mais elle évite beaucoup de temps perdu ensuite. Avant de refermer le tableau, je garde toujours une marge de lecture et d’évolution.
Ce qu’il faut garder en tête avant de refermer le tableau
Si je devais résumer la méthode en une phrase, je dirais ceci : un circuit, une fonction, un calibre, une section. C’est cette discipline qui rend l’installation fiable, compréhensible et évolutive, surtout quand la maison accueille plus d’équipements connectés qu’avant.
- Je vérifie d’abord l’usage réel du circuit.
- Je choisis ensuite la section de câble adaptée.
- Je cale enfin le calibre du disjoncteur sur cette base.
- Je réserve des lignes dédiées aux appareils les plus gourmands.
- Je laisse un peu de place libre dans le tableau pour les futurs ajouts.
En pratique, le bon tableau n’est pas le plus rempli : c’est celui qui reste lisible, qui protège sans couper toute la maison et qui supporte sans peine une cuisine mieux équipée, un chauffe-eau piloté ou une borne de recharge. C’est exactement ce que je vise à chaque fois que je refais une installation : moins de hasard, plus de clarté, et une sécurité qui ne se voit pas mais qui travaille en continu.
