Schéma va-et-vient simple - Câblez sans erreur, étape par étape

Comment fonctionne un va-et-vient classique

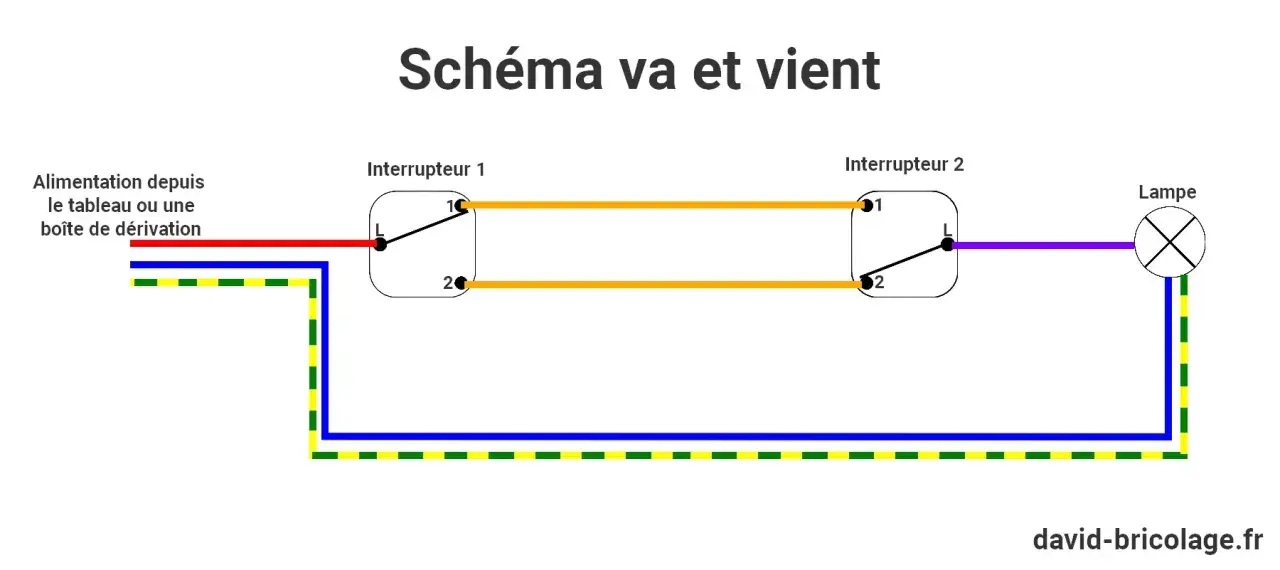

Le principe est très simple une fois qu’on le visualise correctement. La phase arrive sur le premier interrupteur, elle repart vers le second par les deux fils navettes, puis elle revient vers la lampe par le second mécanisme. Quand on actionne l’un ou l’autre interrupteur, on change le chemin du courant et on ouvre ou on ferme l’éclairage.

Dans un montage propre, le neutre n’est pas coupé par les interrupteurs: il alimente directement le luminaire. C’est ce point qui évite beaucoup de confusions au moment d’ouvrir la boîte, surtout dans une rénovation où plusieurs fils se croisent. Le va-et-vient se distingue aussi d’un simple interrupteur parce qu’il n’a pas pour rôle d’alimenter directement la lampe depuis un seul point, mais de laisser deux commandes agir sur le même circuit.

Je conseille de retenir une image mentale très courte: la phase entre, les navettes relient les deux commandes, le retour lampe repart vers l’éclairage. À partir de là, la lecture du câblage devient beaucoup plus claire, et c’est justement ce que je détaille maintenant.

Lire le câblage fil par fil

Avant de brancher quoi que ce soit, il faut savoir qui fait quoi dans la boîte. En pratique, le schéma de va-et-vient repose sur quelques conducteurs faciles à identifier, même si les couleurs peuvent varier selon l’ancienneté de l’installation. En France, on retrouve souvent le bleu pour le neutre et le vert/jaune pour la terre, mais la phase et les navettes ne sont pas toujours aussi prévisibles qu’on l’imagine.

Le point qui piège le plus souvent, c’est la confiance aveugle dans la couleur des fils. Sur un chantier ancien, un conducteur rouge peut avoir été réutilisé, un orange peut être remplacé, et certaines boîtes ont été modifiées plusieurs fois. Je préfère toujours vérifier la fonction réelle du fil plutôt que de supposer son rôle uniquement à partir de sa gaine. Une fois cette lecture maîtrisée, le branchement devient beaucoup plus logique.

Le matériel et les vérifications avant de toucher au circuit

Sur un chantier de rénovation, la préparation compte presque autant que le geste de raccordement. Pour un circuit d’éclairage classique, je garde sous la main deux interrupteurs va-et-vient compatibles, un tournevis isolé, une pince à dénuder, un vérificateur d’absence de tension et, si besoin, un petit niveau pour la finition. En France, on reste dans la logique de la NF C 15-100, donc je ne travaille jamais à l’aveugle dans une boîte dont je n’ai pas contrôlé l’état.

• Couper le disjoncteur du circuit concerné, pas seulement l’interrupteur mural.
• Vérifier l’absence de tension avec un appareil adapté.
• Prendre une photo du câblage existant avant de démonter quoi que ce soit.
• Contrôler que les bornes ne sont pas brûlées, desserrées ou cassées.
• Préparer des conducteurs bien dénudés, sans cuivre apparent excessif.
• Identifier à l’avance la place disponible dans la boîte d’encastrement.

Je recommande aussi de remplacer un mécanisme fatigué plutôt que de le réutiliser “pour voir”. Un interrupteur usé donne parfois une fausse impression de panne alors que le problème vient d’un ressort interne ou d’une borne qui serre mal. Cette vérification simple évite de monter un circuit qui fonctionnera mal dès le premier jour, et elle prépare le terrain pour le câblage proprement dit.

Installer un va-et-vient étape par étape

Le montage n’a rien de spectaculaire, mais il demande de l’ordre. Si l’on avance calmement, le branchement reste très lisible et le résultat est fiable. Voici comment je procède sur une installation standard.

1. Je coupe l’alimentation et je confirme l’absence de tension sur les fils concernés.
2. Je repère la phase d’arrivée, les deux navettes et le retour lampe.
3. Sur le premier interrupteur, je raccorde la phase sur la borne L.
4. Je raccorde les deux navettes sur les bornes 1 et 2, sans me soucier de leur ordre.
5. Sur le second interrupteur, je raccorde les deux navettes sur 1 et 2 à leur tour.
6. Je place le retour lampe sur la borne L du second mécanisme.
7. Je serre les bornes correctement, sans écraser le cuivre ni laisser de brin libre.
8. Je remets les mécanismes en place, puis je teste l’allumage depuis les deux points de commande.

Le détail qui compte ici, c’est la logique des bornes: L n’a pas le même rôle sur les deux interrupteurs, même si la pièce semble identique. Sur le premier, elle reçoit l’arrivée; sur le second, elle envoie le courant vers la lampe. Quand on respecte cet enchaînement, le circuit répond comme prévu et la finition peut suivre sans correction de dernière minute.

Les erreurs qui reviennent le plus souvent

Les pannes de va-et-vient sont rarement mystérieuses. Dans la majorité des cas, je retrouve toujours les mêmes erreurs, souvent liées à la précipitation ou à une mauvaise lecture de la boîte. Le bon côté, c’est qu’elles se corrigent vite si l’on sait les reconnaître.

Je vois aussi régulièrement une confusion entre le va-et-vient classique et des solutions plus modernes, comme les modules connectés ou les commandes sans fil. Le câblage de base reste pourtant la référence la plus robuste quand on cherche un éclairage simple et durable. C’est précisément là qu’il faut savoir quand garder le montage traditionnel et quand envisager une autre architecture.

Quand un simple va-et-vient ne suffit plus

Le montage classique fonctionne très bien tant qu’on veut commander une lampe depuis 2 points. Dès qu’on veut un troisième point de commande, la logique change: on ajoute en général un permutateur entre les deux va-et-vient, ou on passe sur une solution plus souple selon le projet. Dans une rénovation intérieure, cette distinction est importante, parce qu’elle évite de forcer un câblage qui n’a pas été pensé pour plus de deux commandes.

Dans une maison en rénovation, je trouve souvent plus intelligent de choisir la solution la plus simple qui couvre le besoin réel, plutôt que de surdimensionner le système. Un bon va-et-vient bien posé vaut mieux qu’un montage “évolutif” qui complique tout pour gagner un confort hypothétique. Cette logique m’amène au dernier contrôle, celui qui fait la différence entre un chantier propre et une reprise inutile.

Les derniers contrôles qui évitent de tout rouvrir le lendemain

Avant de remettre définitivement les plaques, je fais toujours le même tour rapide. L’interrupteur doit être bien fixé, les fils ne doivent pas être pincés, les bornes doivent être serrées et le point lumineux doit répondre depuis les deux commandes sans hésitation. Si un seul test semble approximatif, je rouvre tout de suite: sur une finition, une vérification de deux minutes évite souvent une demi-heure de reprise.

• Tester l’allumage depuis chaque interrupteur, plusieurs fois de suite.
• Vérifier qu’aucun fil ne force derrière le mécanisme.
• Contrôler que la plaque s’aligne sans tension mécanique.
• Observer si l’éclairage réagit instantanément, sans scintillement ni faux contact.
• Noter le câblage si l’installation devra être modifiée plus tard.

Si vous hésitez sur un fil ancien, une boîte trop pleine ou l’ajout d’un module connecté, je vous conseille de valider le schéma avant de reboucher. En rénovation électrique, la qualité ne se joue pas seulement au moment du branchement, mais aussi dans la façon dont on ferme le chantier: proprement, sans forcer, et sans laisser derrière soi une future panne cachée.
