Branchement Wago - Évitez les erreurs et gagnez du temps !

Savoir comment utiliser un Wago évite surtout les faux contacts, les boîtes mal rangées et les reprises inutiles au moment du test. Dans la pratique, je pars toujours d’une idée simple : choisir le bon modèle, préparer le conducteur proprement, puis verrouiller la connexion sans forcer. C’est ce que je détaille ici, avec les gestes utiles, les bons repères de dénudage et les erreurs que je vois le plus souvent en rénovation intérieure.

Choisir la bonne borne avant de toucher au câble

Le mot “Wago” désigne souvent toute la famille des bornes de raccordement, mais les usages ne sont pas identiques. Dans une rénovation, je privilégie presque toujours la série 221 à levier, parce qu’elle accepte les fils rigides, semi-rigides et souples, et qu’elle facilite les reprises si le circuit doit évoluer plus tard. À l’inverse, les bornes à insertion directe sont plus compactes et très pratiques dans une boîte serrée, mais elles sont surtout pensées pour les fils rigides.

Préparer le câble et sécuriser l’intervention

Je ne commence jamais par la borne elle-même, mais par le circuit. Sur une installation électrique, le bon geste commence par la coupure du disjoncteur concerné, puis par une vérification d’absence de tension avec un appareil adapté. Ce point n’a rien de théorique : c’est la base pour travailler proprement et éviter de transformer un simple raccord en incident inutile.

1. Couper le disjoncteur du circuit concerné.
2. Vérifier l’absence de tension avant de toucher au conducteur.
3. Dénuder à la bonne longueur selon le modèle choisi.
4. Inspecter le cuivre : pas de brins coupés, pas de gaine entaillée, pas de torsion inutile.
5. Prévoir une boîte accessible et correctement fermée.

En rénovation totale ou en extension sérieuse, je garde aussi en tête la NF C 15-100, qui encadre les installations neuves et celles entièrement rénovées. En clair, on ne “bricole” pas une connexion en dehors d’un volume prévu pour ça, et on ne noie pas un raccord dans le plâtre en espérant que tout ira bien. Cette préparation évite déjà la plupart des mauvaises surprises, et elle rend le geste suivant presque automatique.

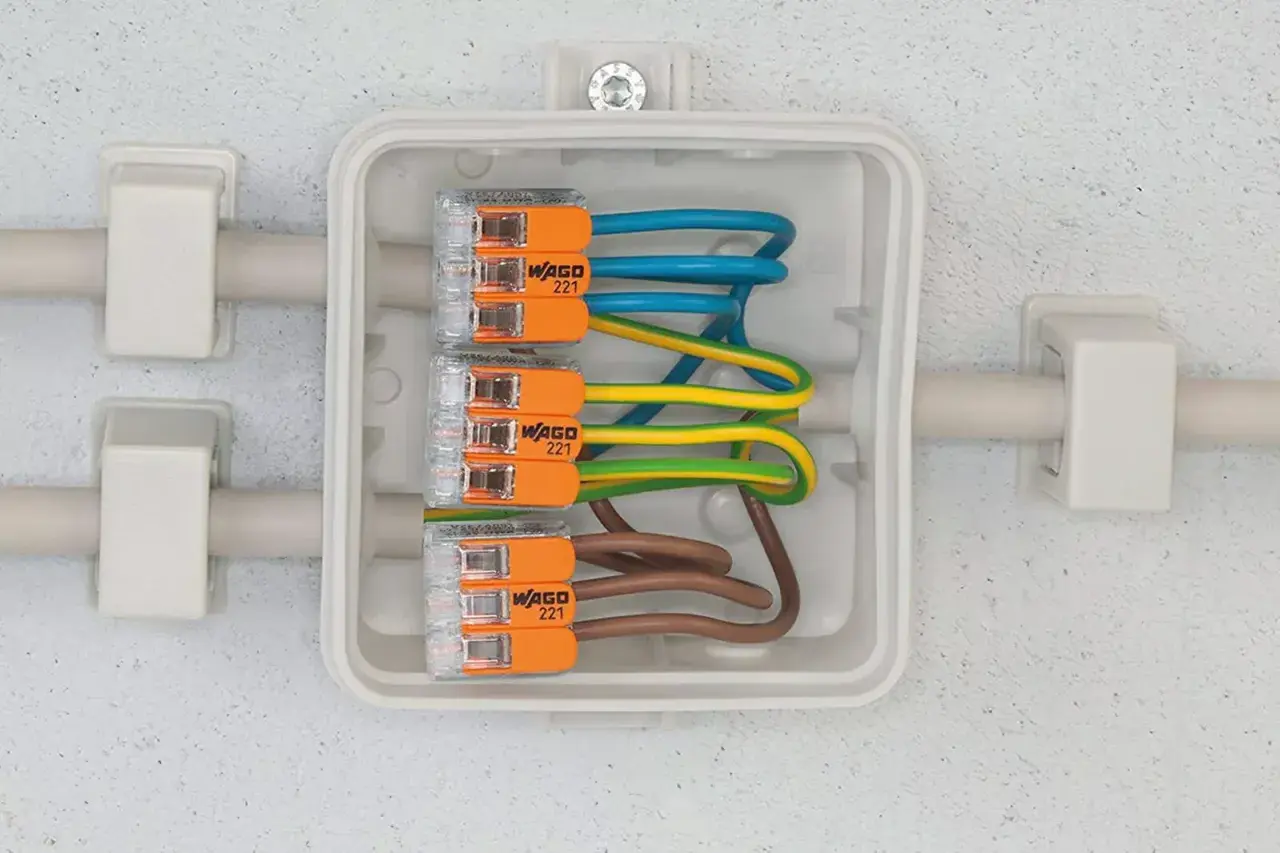

Utiliser une borne Wago à levier pas à pas

Sur une borne 221, le geste est franchement direct. Je l’emploie quand je veux un raccord propre, démontable et lisible, surtout si je sais que je reviendrai peut-être plus tard sur le circuit, sans outil particulier.

1. Ouvrir le levier en relevant la petite palette jusqu’en butée.
2. Dénuder le conducteur à 11 mm, sans entailler le cuivre.
3. Insérer le fil jusqu’à sentir qu’il est bien en place, puis vérifier que l’isolant arrive au bon niveau.
4. Refermer le levier pour verrouiller la connexion.
5. Contrôler la tenue en tirant légèrement sur chaque conducteur et, si besoin, en profitant des points de test pour vérifier la tension.

Si je dois retirer un fil, je rouvre simplement le levier avant de l’extraire : je n’arrache jamais le conducteur en force. Cette façon de faire garde la borne en bon état et évite de détériorer la partie interne qui assure la pression de contact. C’est précisément ce qui rend ce modèle si pratique en rénovation, surtout quand une ligne doit être modifiée plus d’une fois.

Quand la borne à insertion directe est la meilleure option

Quand je travaille sur des fils rigides et que la boîte est vraiment étroite, je regarde d’abord les modèles à insertion directe. Ils sont plus rapides à poser qu’une connexion vissée classique et prennent moins de place, mais ils demandent une préparation plus rigoureuse : le bon modèle, la bonne section, le bon dénudage.

Pour les circuits rigides en boîte de dérivation

La série 2273 convient bien aux fils rigides de faible à moyenne section, avec un dénudage de 11 mm. Je la réserve aux montages simples, propres et peu susceptibles d’être retouchés souvent. Son intérêt est évident dans une boîte de dérivation compacte : on gagne de la place, on garde une lecture claire du câblage, et on limite le nombre de manipulations.

Lire aussi : Brancher un plafonnier - Le guide complet et sécurisé

Pour les sections plus fortes ou les luminaires

La série 773 vise des fils rigides plus gros, avec un dénudage de 12 à 13 mm. Pour un luminaire, un moteur de volet ou un petit équipement connecté, la série 224 est souvent plus pertinente, parce qu’elle relie un côté rigide à un côté souple ou semi-rigide, avec un dénudage généralement compris entre 9 et 11 mm. C’est le genre de détail qui change tout au moment de raccorder un plafonnier, une sonde ou un module d’automatisation.

Quand j’ai un doute entre plusieurs modèles, je regarde d’abord le type de conducteur, puis l’espace disponible, puis la fréquence probable de maintenance. Cet ordre évite la plupart des mauvais choix et fait gagner du temps sur le chantier. Une fois ce choix posé, les erreurs de dénudage ou de compatibilité deviennent beaucoup plus faciles à repérer.

Les erreurs qui créent les faux contacts

La plupart des problèmes ne viennent pas de la borne elle-même, mais d’un détail mal préparé. C’est là que les petits écarts deviennent visibles au test, ou pire, après quelques semaines d’usage.

• Dénuder trop court laisse une prise incomplète et fragilise le contact.
• Dénuder trop long expose du cuivre hors de la borne et augmente le risque de contact parasite.
• Choisir le mauvais modèle pour un fil souple ou pour une section hors plage crée une connexion bancale.
• Installer le raccord hors d’une boîte prévue complique la maintenance et va à l’encontre d’une pose propre.
• Forcer un conducteur abîmé ou un fil déjà marqué par une extraction brutale peut fausser le serrage interne.
• Mélanger cuivre et aluminium sur une borne standard sans solution adaptée est une mauvaise idée.

Sur un ancien chantier, je préfère remplacer la borne si j’ai le moindre doute sur l’état du ressort ou sur les manipulations précédentes. Ce n’est pas un réflexe de prudence abstraite : c’est simplement moins coûteux qu’une reprise aléatoire après fermeture de la boîte. Et quand l’installation commence à être dense, la qualité du choix initial compte encore davantage. C’est justement ce qui fait la différence dans une rénovation bien pensée ou dans une installation connectée appelée à évoluer.

Choisir le bon Wago pour une rénovation ou une installation connectée

Dans une maison rénovée, je rencontre souvent les mêmes cas : remplacement d’un plafonnier, ajout d’un variateur connecté, reprise d’un circuit de volet roulant ou installation d’un détecteur. Dans ces situations, je cherche surtout un raccord qui reste lisible dans le temps, parce qu’un boîtier domotique ou un plafond technique finit presque toujours par être rouvert un jour.

• Plafonnier ou applique : la borne 224 est très pratique si je dois relier un côté rigide et un côté souple.
• Boîte de dérivation mixte : la 221 reste mon choix par défaut, surtout si plusieurs sections cohabitent.
• Boîte très compacte : la 2273 ou la 773 peut faire gagner un espace précieux, à condition que les conducteurs soient compatibles.
• Modules connectés, capteurs, petits automatismes : je privilégie la clarté du câblage et l’accessibilité, pas seulement la compacité.

Le vrai critère, à mes yeux, n’est pas seulement la place gagnée, mais la facilité de contrôle plus tard. Une borne bien choisie simplifie la maintenance, le diagnostic et les évolutions de la ligne. C’est particulièrement vrai quand la rénovation mélange éclairage, commande et petites fonctions connectées, car la boîte doit rester compréhensible même plusieurs mois après la pose.

Le réflexe qui évite la plupart des reprises inutiles

Si je devais résumer la méthode en une phrase, je dirais ceci : je coupe, je vérifie, je dénude au bon millimètre, puis je choisis la borne qui correspond vraiment au conducteur. Ce n’est ni spectaculaire ni compliqué, mais c’est ce qui fait la différence entre un raccord qui tient et un raccord qu’il faudra rouvrir.

Et si l’installation est ancienne, si un fil est douteux, si l’aluminium entre dans l’équation ou si le schéma du circuit n’est pas clair, je ne force pas la décision. Dans ce cas, le plus raisonnable reste de faire valider le point de raccordement avant de refermer la boîte, surtout en France où une rénovation complète doit rester cohérente avec la NF C 15-100. C’est la meilleure façon de garder une installation propre, sûre et facile à reprendre plus tard.
