Un tableau électrique à trois rangées peut être très propre à lire à condition de penser la répartition des circuits avant de poser le premier module. Je détaille ici la logique d’un schéma de tableau à 3 rangées, les protections à associer, les règles de la NF C 15-100 qui comptent vraiment et les pièges qui compliquent une rénovation. L’idée est simple: obtenir un tableau sûr, évolutif et assez clair pour accueillir aussi une maison connectée sans refaire toute l’armoire six mois plus tard.
Les points à verrouiller avant de composer le tableau
- Un coffret 3 rangées correspond le plus souvent à 39 modules, avec une logique courante de 13 modules par rangée.
- La rangée n’est pas un circuit: je répartis d’abord les blocs sous interrupteurs différentiels, puis les disjoncteurs.
- La NF C 15-100 impose au moins 2 interrupteurs différentiels 30 mA, avec un type A pour certains circuits spécifiques.
- Je ne dépasse pas 8 circuits protégés par un même différentiel et je garde de la réserve pour les évolutions.
- En rénovation, un tableau bien pensé anticipe déjà la domotique, le chauffe-eau, l’IRVE et les modules de commande.
Quand un coffret à 3 rangées est le bon format
Je pars rarement d’un nombre de rangées “par habitude”. Je pars du nombre de circuits réellement nécessaires, puis je vérifie la marge. Dans l’habitat, un coffret à 3 rangées est souvent un bon équilibre entre compacité et confort de câblage, surtout lorsqu’on vise un logement de type T3 ou T4 ou une surface intermédiaire avec plusieurs circuits spécialisés.
Les guides fabricants comme Legrand placent souvent le format 3 rangées sur des logements de taille moyenne, avec une capacité classique de 3 x 13 modules. C’est déjà assez confortable pour une rénovation sérieuse, à condition de ne pas saturer chaque rangée au point de perdre toute réserve. Je garde en tête une règle simple: si le projet est déjà très chargé sur le papier, je préfère passer au format supérieur plutôt que de bricoler une extension tardive.
Il faut aussi distinguer deux réalités. D’un côté, la capacité mécanique du coffret. De l’autre, la logique électrique des protections. Un coffret à 3 rangées peut être très lisible, mais seulement si les fonctions sont bien groupées et si l’on laisse respirer le tableau. Une rangée n’est pas une “zone de la maison”, c’est d’abord un support de modules. Cette nuance évite beaucoup d’erreurs de lecture au moment de la maintenance.
En pratique, je considère qu’un 3 rangées est pertinent quand on veut intégrer les circuits classiques du logement, quelques circuits spécialisés, un peu d’automatisation et une réserve pour les ajouts à venir. Dès qu’entrent en jeu chauffage électrique important, borne de recharge ou beaucoup d’auxiliaires domotiques, le format supérieur mérite d’être étudié sérieusement. Le vrai travail commence ensuite: organiser les protections de façon lisible.

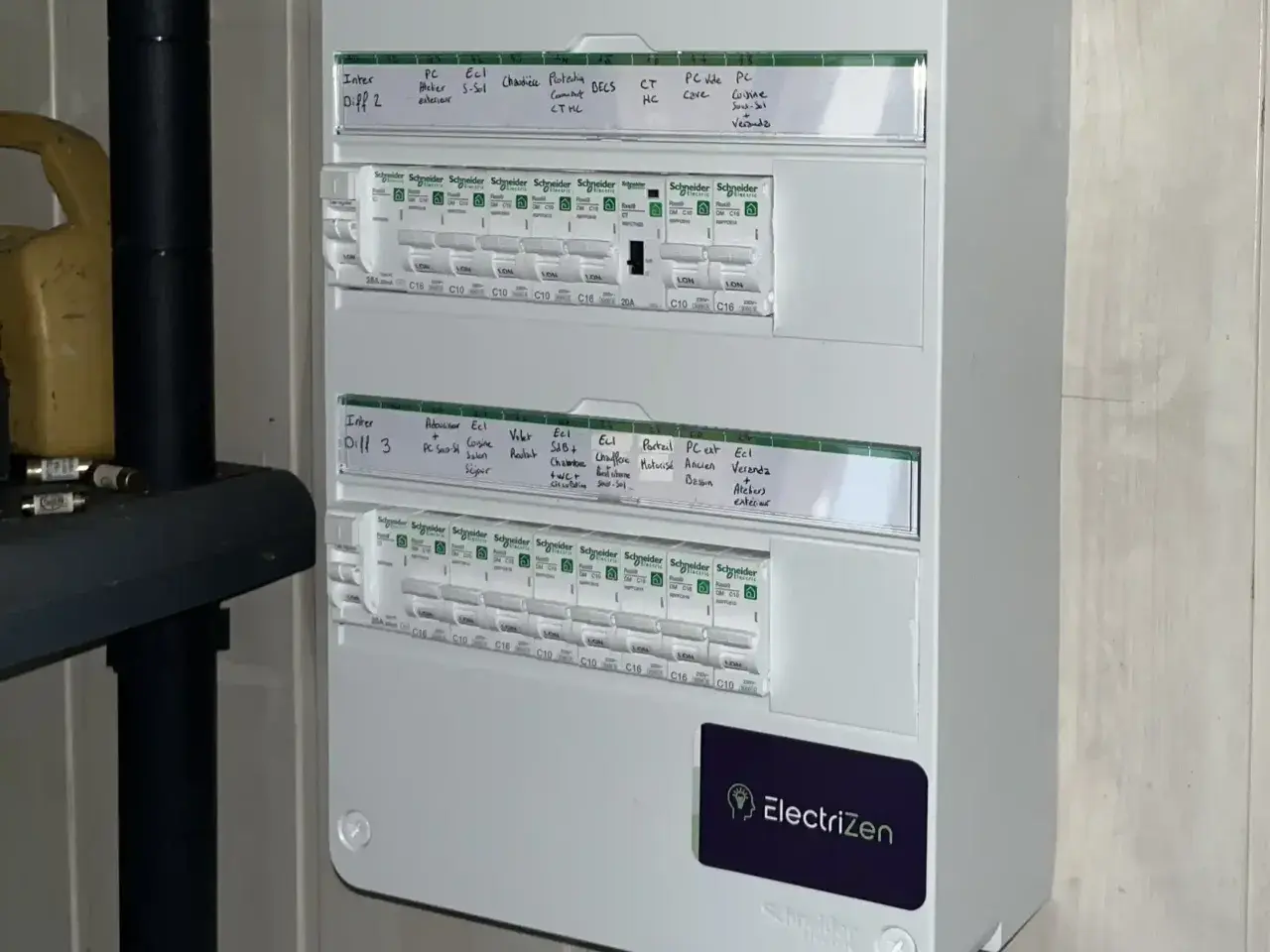

Comment je répartis les circuits sur trois rangées
Je raisonne par blocs fonctionnels, pas par ordre alphabétique des circuits. L’objectif est de répartir les usages de manière équilibrée pour qu’une panne locale ne coupe pas tout le logement. En rénovation, c’est encore plus important, parce qu’on doit souvent composer avec des circuits existants, des ajouts successifs et une place plus limitée qu’en neuf.
| Rangée | Bloc logique | Exemple de modules | Ce que j’obtiens |
|---|---|---|---|
| 1 | Usages critiques | Interrupteur différentiel type A 63 A, plaque de cuisson 32 A, lave-linge 20 A, four 20 A, réserve de 3 modules | Les circuits les plus exigeants sont regroupés et faciles à identifier. |
| 2 | Vie courante | Interrupteur différentiel type AC 40 A, éclairage séjour et chambres, prises générales, VMC, réserve de 2 modules | Une coupure sur cette partie ne touche pas les usages spécialisés. |
| 3 | Confort et évolution | Interrupteur différentiel type AC 40 A, chauffe-eau + contacteur heures creuses, lave-vaisselle, sèche-linge, volets roulants, réserve domotique | Le tableau garde de la marge pour les fonctions qui arrivent plus tard. |
Ce schéma reste un exemple de travail, pas un modèle figé. Si la cuisine est très équipée ou si le chauffage est électrique, je redistribue les circuits pour éviter qu’une seule rangée concentre trop de charge. Je préfère aussi laisser quelques emplacements libres sur chaque ligne plutôt que de remplir le tableau au millimètre. C’est souvent ce petit espace vide qui sauve une future évolution.
Autre point important: une bonne répartition visuelle ne suffit pas si les règles de protection ne suivent pas. C’est là que la norme tranche, et pas le simple bon sens. Passons donc à ce que je vérifie avant de figer le plan.
Les règles NF C 15-100 à vérifier sans improviser
Promotelec rappelle qu’un dispositif différentiel ne doit pas protéger plus de 8 circuits. C’est une limite que je garde en tête dès le dessin, parce qu’elle conditionne immédiatement le nombre d’interrupteurs différentiels à prévoir et la place qu’ils vont prendre dans les rangées. Sur une installation résidentielle, ce point change vite la taille du coffret si l’on ajoute plusieurs circuits spécialisés.
| Point de contrôle | Valeur utile | Impact concret |
|---|---|---|
| Nombre minimal de différentiels | Au moins 2 interrupteurs différentiels 30 mA | On répartit mieux les circuits et on évite qu’un seul défaut coupe tout le logement. |
| Type de différentiel | Au moins un type A pour les circuits spécifiques | Plaque de cuisson, lave-linge et IRVE doivent être protégés correctement. |
| Nombre de circuits par différentiel | 8 maximum | On limite la densité de circuits et les déclenchements trop larges. |
| Protection de chaque circuit | 1 circuit par disjoncteur | Je lis mieux le tableau et je simplifie le dépannage. |
| Calibre de l’interrupteur différentiel | 40 A ou 63 A selon la règle de l’amont ou de l’aval | Je ne sous-dimensionne pas un différentiel déjà proche de sa limite. |
| Accessibilité | Organes de commande entre 0,90 m et 1,80 m du sol fini | Le tableau reste exploitable et conforme dans l’espace technique. |
Pour le calibre, je ne me contente pas de compter les modules. Je regarde la règle de l’amont, c’est-à-dire le calibre du disjoncteur d’abonné, et la règle de l’aval, c’est-à-dire la somme pondérée des circuits. Les circuits de chauffage, de chauffe-eau et de recharge véhicule électrique comptent plus lourd dans le calcul que les autres; si le total dépasse 40 A, je passe sur un interrupteur différentiel de 63 A. Ce n’est pas un détail de confort, c’est ce qui évite les mauvaises surprises au premier usage intensif.
À ce stade, le tableau peut sembler simple sur le papier. Dans la réalité, c’est souvent la place disponible, l’ordre des appareils et l’accumulation de petits oublis qui créent les problèmes. C’est justement ce que je vois le plus souvent en rénovation.
Les erreurs qui font perdre de la place et de la sécurité
- Confondre rangée et circuit. Une belle ligne visuelle ne garantit rien si les charges sont mal réparties derrière.
- Mettre trop de circuits sous le même différentiel. On gagne une apparence de compacité, mais on perd en continuité de service.
- Oublier les circuits spécialisés. Plaque, lave-linge, chauffe-eau, sèche-linge ou IRVE doivent être anticipés dès le départ.
- Remplir tous les emplacements. Un coffret sans réserve devient vite invivable dès qu’on ajoute un contacteur, un parafoudre ou un module connecté.
- Sous-estimer les auxiliaires. Télérupteurs, horloges, délesteur, gestionnaire d’énergie ou contacteur heures creuses consomment de la place réelle.
- Penser seulement au présent. Une rénovation réussie prévoit aussi l’usage futur, pas seulement la remise en service immédiate.
Je vois souvent des tableaux “propres” mais sans marge, et c’est précisément là que l’installation devient fragile. Le propriétaire croit avoir gagné de la place, puis il doit bricoler une extension pour un chauffe-eau, une borne ou une commande supplémentaire. À l’inverse, un tableau un peu plus généreux, bien segmenté, reste simple à maintenir pendant des années. C’est encore plus vrai dès qu’on veut intégrer de la domotique.
Prévoir la rénovation et la maison connectée dès le dessin
Dans un projet de rénovation intérieure, je pense le tableau comme une petite plateforme technique. Il ne sert pas seulement à distribuer l’électricité. Il accueille aussi les fonctions de pilotage, de mesure et de confort qui font la différence au quotidien. C’est là que la maison connectée vient naturellement s’ajouter, sans transformer l’armoire en puzzle.
| Fonction à prévoir | Place souvent nécessaire | Intérêt pratique |
|---|---|---|
| Contacteur heures creuses | Souvent 2 modules | Il pilote le chauffe-eau sans occuper une rangée entière. |
| Délesteur ou gestionnaire d’énergie | 1 à 3 modules selon la marque | Il aide à éviter les coupures quand plusieurs gros usages tournent en même temps. |
| Commande des volets ou du chauffage | 1 à 2 modules par fonction | Je centralise le pilotage au lieu de multiplier les petits boîtiers dispersés. |
| Parafoudre ou protection d’appoint | Environ 2 modules | J’anticipe une protection utile si le contexte ou l’installation le justifie. |
| Gestion d’IRVE ou de consommation | Variable selon le système | Je garde de la réserve si une borne de recharge ou un suivi énergétique est prévu. |
Quand la maison est appelée à évoluer, je conseille de garder 4 à 6 modules libres au minimum sur l’ensemble du coffret, voire davantage si une borne ou un pilotage énergétique fait partie du projet. Ce petit matelas change tout. Il permet d’ajouter un module sans déplacer la moitié du tableau et sans sacrifier la lisibilité de l’ensemble.
J’aime aussi réserver une logique claire par rangée: une ligne pour les circuits sensibles, une autre pour les usages courants, une troisième pour le confort et les automatismes. Cela rend le diagnostic plus rapide, surtout lorsqu’un faux contact, une surcharge ou un déclenchement intempestif apparaît. Avant d’acheter le coffret, il reste un dernier tri simple à faire.
Le dernier tri qui évite un coffret trop juste
- Je compte les circuits existants, puis j’ajoute ceux qui sont prévus à court terme.
- Je vérifie que chaque circuit spécialisé a bien sa place dédiée.
- Je contrôle la répartition sous les différentiels pour ne pas dépasser 8 circuits par appareil.
- Je garde une réserve réelle, pas seulement un emplacement théorique coincé entre deux modules.
- Je confirme que le coffret reste cohérent avec la GTL, l’accessibilité et les accessoires annexes.
Si je dois trancher entre un coffret “juste suffisant” et un coffret avec de l’air, je choisis presque toujours l’option la plus large dès qu’une évolution domotique, un chauffe-eau supplémentaire ou une borne de recharge est envisagé. Un tableau à trois rangées bien pensé ne cherche pas à tout remplir. Il cherche à rester lisible, conforme et prêt pour la suite, et c’est exactement ce qui fait la différence sur une rénovation réussie.
