Les repères à garder avant de toucher au tableau
- Pour un chauffe-eau électrique à accumulation, je retiens 20 A et 2,5 mm² comme base de travail en France.
- Un calibre de 16 A peut sembler suffisant sur le papier, mais il ne correspond pas au montage standard d’un ballon d’eau chaude.
- Le disjoncteur protège surtout le câble et le circuit, pas seulement l’appareil branché au bout.
- Si vous avez des heures creuses, il faut aussi penser au contacteur et au circuit de commande en 2 A.
- En rénovation, on ne change pas juste le disjoncteur sans vérifier la section des fils, souvent le vrai point de blocage.
La réponse la plus sûre pour un chauffe-eau classique
Si je dois répondre sans détour, je choisis 20 A pour un chauffe-eau électrique à accumulation dans la grande majorité des cas. Ce n’est pas une préférence personnelle, c’est le dimensionnement qui colle à l’usage courant et aux règles françaises pour un circuit dédié.
| Critère | 16 A | 20 A |
|---|---|---|
| Section de conducteurs | 1,5 mm² | 2,5 mm² |
| Usage typique | Circuits légers, éclairage, volets | Chauffe-eau à accumulation, électroménager dédié |
| Marge pour un ballon d’eau chaude | Faible dans une logique de circuit spécialisé | Bonne marge et configuration conforme aux usages courants |
| Mon choix pour un ballon standard | Exceptionnel | Oui, par défaut |
Le point clé, c’est que l’intensité du disjoncteur ne se choisit pas uniquement à partir de la consommation de l’appareil. Un ballon de 2 000 W consomme environ 8,7 A sous 230 V, donc 16 A semble suffisant sur le papier. Mais dans une installation française, on raisonne aussi en circuit dédié, section de câble et cohérence avec la norme. C’est là que le 20 A s’impose naturellement.
Autrement dit, pour un chauffe-eau classique, je ne cherche pas à “raser” le besoin réel. Je cherche un montage propre, durable et simple à relire dans le tableau électrique. La suite montre ce que dit la norme et pourquoi 16 A n’est pas le bon réflexe dans un logement rénové.
Ce que dit la norme pour le circuit du ballon
La NF C 15-100 encadre clairement les circuits spécialisés. Pour un chauffe-eau électrique à accumulation, la logique est celle d’un circuit dédié en 20 A avec des conducteurs en 2,5 mm². Promotelec place ce cas dans son tableau des sections de câbles, et Legrand rappelle aussi qu’un chauffe-eau doit être protégé par un disjoncteur de 20 A.
Je résume la logique de fond en une phrase simple : le tableau protège l’installation, pas seulement l’appareil. Si le câble est en 2,5 mm², le 20 A est cohérent. Si vous êtes en 1,5 mm², on ne “corrige” pas le circuit uniquement en remplaçant le disjoncteur par un modèle plus fort. Il faut que la ligne entière soit cohérente.
Dans une rénovation, je regarde donc toujours trois choses :
- la section réelle du câble qui alimente le chauffe-eau ;
- le calibre du disjoncteur de départ ;
- la présence d’un circuit vraiment dédié, sans autres prises ou appareils dessus.
Quand ces trois points sont alignés, le choix est simple. Quand ils ne le sont pas, le “bon” disjoncteur sur le papier ne suffit pas. C’est précisément pour ça que le 16 A peut sembler tentant, mais reste rarement la bonne réponse en pratique.
Pourquoi 16 A paraît logique mais reste rarement le bon choix
Je comprends pourquoi le 16 A revient souvent dans la conversation. Sur une simple règle de calcul, on peut se dire qu’un appareil de 1 500 à 2 000 W ne demandera jamais 20 A. C’est vrai en intensité instantanée, mais ce raisonnement oublie la nature du circuit et la manière dont les installations domestiques sont pensées en France.
Le 16 A correspond plutôt à des usages comme l’éclairage ou certains circuits légers. Pour un chauffe-eau, la question n’est pas seulement “est-ce que ça marche ?”, mais “est-ce que c’est le bon montage, lisible et durable ?”. Sur ce point, le 20 A reste la référence.
Voici comment je vois la différence entre les deux calibres :
- 16 A peut suffire électriquement pour une petite consommation, mais il est moins cohérent avec un chauffe-eau à accumulation sur circuit spécialisé.
- 20 A offre la marge attendue pour un ballon standard, avec une section de câble adaptée.
- Si vous êtes en 1,5 mm² et que vous pensez “je vais juste monter le disjoncteur”, vous êtes sur la mauvaise piste.
- Si votre appareil est atypique, très faible puissance ou thermodynamique, je ne transpose pas automatiquement la règle du ballon classique.
En pratique, le 16 A n’est pas l’ennemi. Il est simplement mal placé dans la plupart des cas où l’on parle d’un chauffe-eau domestique standard. C’est ce décalage entre calcul théorique et usage normatif qui crée la confusion.
Comment vérifier votre installation avant de remplacer le disjoncteur
Quand j’ouvre un tableau pour ce genre de question, je ne commence jamais par le calibre. Je commence par la ligne. C’est elle qui dit si un passage en 20 A est possible, ou si tout le circuit doit être repris.
- Je lis la plaque signalétique du chauffe-eau pour connaître sa puissance réelle.
- Je vérifie la section des conducteurs, idéalement 2,5 mm² pour un ballon classique.
- Je confirme que le chauffe-eau est bien sur un circuit dédié.
- Je regarde s’il existe un contacteur heures creuses et son circuit de commande.
- Je contrôle la protection différentielle en amont du circuit.
Si vous avez un tableau ancien, un point mérite une vigilance particulière : ne confondez pas le disjoncteur du chauffe-eau avec le dispositif différentiel qui protège la rangée. Le premier protège la ligne du ballon, le second protège les personnes et plusieurs circuits en amont. Ce sont deux rôles différents, souvent mélangés dans les discussions de chantier.
J’ajoute un cas à part : un chauffe-eau thermodynamique ne se traite pas mécaniquement comme un ballon électrique classique. La partie pompe à chaleur peut imposer une lecture différente de la notice constructeur. Dans ce cas, je ne force pas une règle générique, je m’aligne sur les prescriptions du fabricant et sur la configuration réelle du tableau.
Une fois cette vérification faite, on peut parler sereinement du pilotage heures creuses et des protections associées.

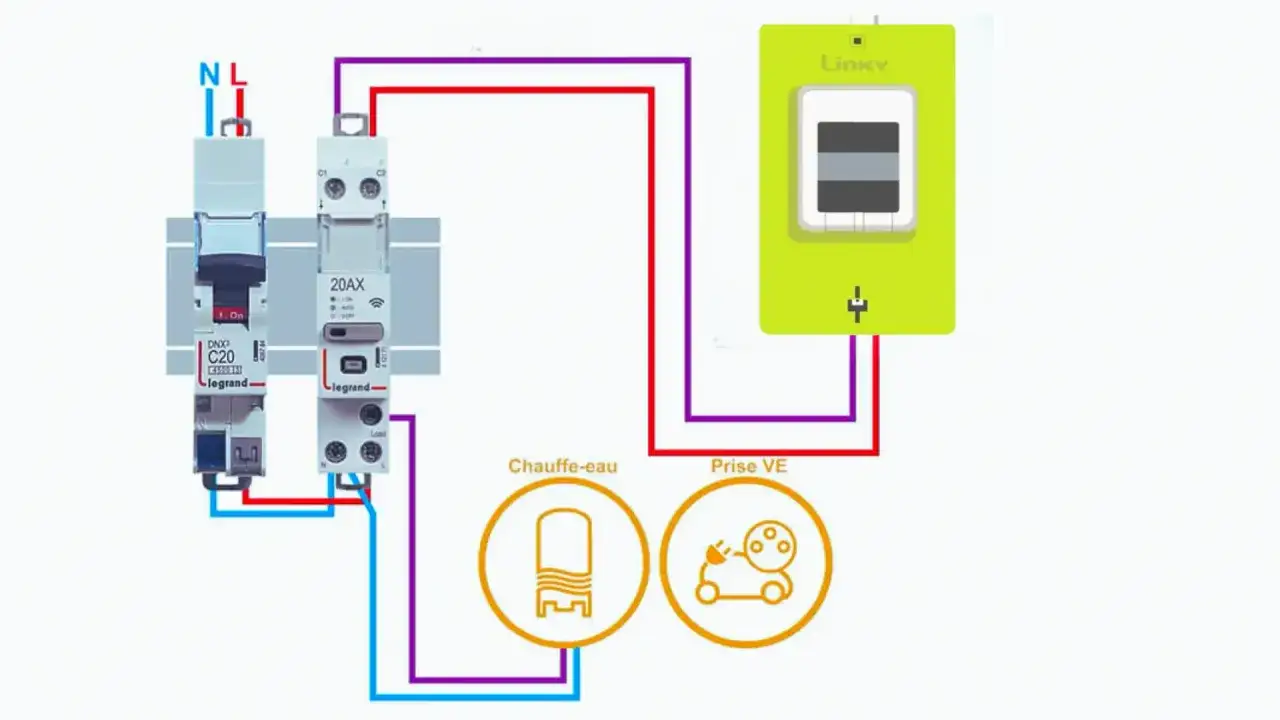

Heures creuses, contacteur et protection différentielle
Si votre ballon fonctionne en heures creuses, il ne suffit pas d’avoir un bon disjoncteur. Il faut aussi un contacteur jour/nuit ou un dispositif équivalent pour commander la chauffe, ainsi qu’un disjoncteur de 2 A sur le circuit de commande. Legrand le rappelle clairement : le chauffe-eau est protégé par un 20 A, et le pilotage heures creuses ajoute une protection spécifique pour la commande.
Le principe est simple :
- le 20 A protège la puissance du chauffe-eau ;
- le 2 A protège la commande du contacteur ;
- le 30 mA en amont assure la protection différentielle du ou des circuits concernés.
Je vois souvent une confusion entre le calibre du contacteur et celui du disjoncteur. Ce n’est pas la même pièce, ni la même fonction. Un contacteur peut être annoncé en 20 A, 25 A ou plus selon le modèle, mais cela ne change pas le calibre du disjoncteur du circuit chauffe-eau. Là encore, on protège d’un côté la puissance, de l’autre la commande.
Si vous avez une installation connectée ou un pilotage intelligent, le raisonnement reste le même. La domotique peut simplifier l’usage, mais elle ne remplace ni le bon câble ni le bon disjoncteur. C’est ce trio, protection, commande, section, qui fait une installation propre.
Les erreurs que je vois le plus souvent en rénovation
Sur les chantiers de rénovation, les mêmes erreurs reviennent. Elles sont simples, mais elles coûtent du temps et parfois obligent à reprendre la ligne.
- Choisir 16 A parce que le chauffe-eau consomme “peu” : le raisonnement oublie la norme et la logique du circuit dédié.
- Changer seulement le disjoncteur : si la ligne est en 1,5 mm², le problème n’est pas réglé.
- Mélanger plusieurs usages sur le même circuit : un ballon doit rester seul sur sa ligne.
- Confondre le contacteur heures creuses et le disjoncteur de protection : ils n’ont pas la même fonction.
- Oublier la vérification du différentiel 30 mA : la sécurité globale du tableau en dépend.
La meilleure façon d’éviter ces pièges, c’est de partir du tableau existant et de raisonner en ensemble cohérent. En rénovation, ce n’est presque jamais le composant le plus visible qui pose problème, mais l’incohérence entre plusieurs éléments déjà en place.
Si je devais résumer mon approche, je dirais qu’un bon dimensionnement se reconnaît à sa simplicité : une ligne dédiée, un câblage propre, un calibre adapté et un mode de commande clair. Cette discipline évite les bricolages qui vieillissent mal.
Le réglage que je retiens pour une rénovation standard
Pour un chauffe-eau électrique classique en 2026, ma recommandation est nette : circuit dédié en 2,5 mm², disjoncteur 20 A, protection différentielle 30 mA en amont. Si les heures creuses sont utilisées, j’ajoute le contacteur et la protection de commande en 2 A. C’est la configuration la plus lisible, la plus conforme à l’usage courant et la plus simple à maintenir dans le temps.
- Si votre ligne est déjà en 2,5 mm², le passage à 20 A est cohérent.
- Si vous êtes en 1,5 mm², je ne monte pas en puissance sans reprise du câblage.
- Si le ballon est atypique, je vérifie la notice avant de figer le calibre.
En pratique, le débat 16 A contre 20 A se résout presque toujours au profit du 20 A dès qu’on parle d’un ballon d’eau chaude standard. Le 16 A peut paraître acceptable sur une feuille de calcul, mais il n’est pas le réflexe que je retiens pour une installation domestique propre et durable. Si votre tableau ne correspond pas à ce schéma, le bon réflexe est de faire contrôler la ligne complète avant de modifier quoi que ce soit.
