Quand on remplace une poignée ou une serrure, tout se joue souvent sur quelques millimètres. L’entraxe entre le cylindre et le carré de poignée conditionne la compatibilité du nouvel ensemble, et une erreur oblige vite à reprendre la plaque, le coffre ou même la découpe de la porte. Je vais clarifier les mesures à relever, les formats les plus courants sur portes et fenêtres, et la méthode la plus sûre pour acheter juste du premier coup.
Les repères à garder avant d’acheter
- Sur une porte, l’entraxe se lit centre à centre entre le cylindre et le carré de poignée.
- Le format 70 mm est le plus courant en France, tandis que 92 mm reste fréquent sur les portes anciennes.
- L’axe se mesure depuis le chant de la porte jusqu’au centre du cylindre ou du fouillot.
- Sur une fenêtre, on parle le plus souvent d’entraxe de fixation de 43 mm et de carré de 7 mm.
- Avant de commander, je relève aussi l’épaisseur de la porte, la longueur du cylindre et le sens d’ouverture.

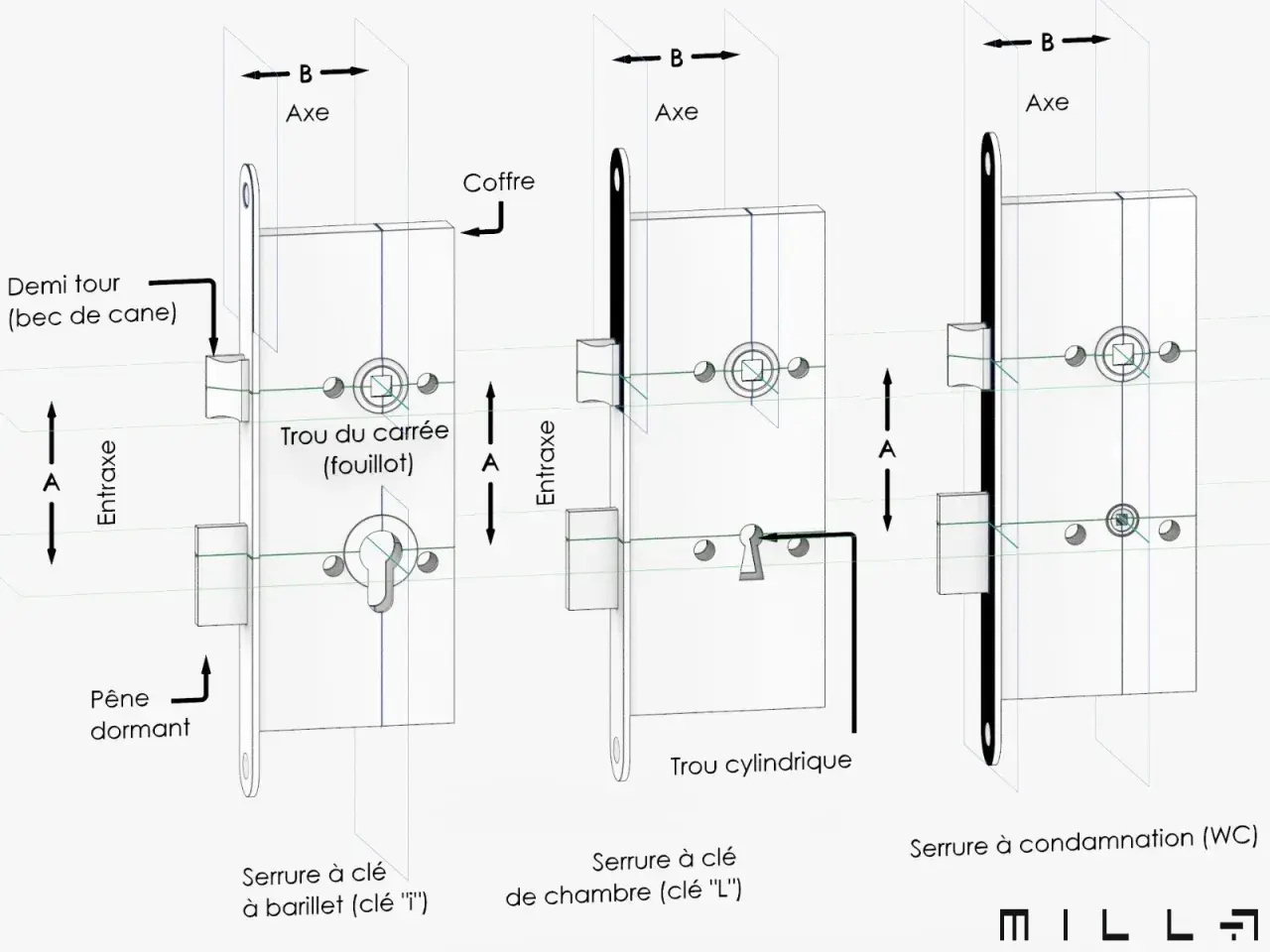

Comprendre l’entraxe, l’axe et le carré sans les confondre
Le premier piège, c’est de croire que toutes les cotes se lisent de la même façon. En réalité, je sépare toujours trois mesures différentes, parce qu’elles ne servent pas au même achat ni au même réglage. L’entraxe dit si la poignée et le cylindre vont tomber en face des bons perçages, l’axe dit si le coffre de serrure s’insère correctement dans la porte, et le carré dit si la béquille pourra entraîner le mécanisme sans jeu excessif.
| Terme | Ce que je mesure | Pourquoi c’est important |
|---|---|---|
| Entraxe | Distance entre le centre du cylindre et le centre du carré de poignée | Il conditionne la compatibilité entre la serrure et la garniture de porte |
| Axe | Distance entre le chant de la porte et l’axe du cylindre ou du fouillot | Il détermine la profondeur du coffre et le bon positionnement du mécanisme |
| Carré | Section de la tige qui relie les deux poignées, le plus souvent 7 mm ou 8 mm | Il garantit que la béquille ou la poignée entraîne bien le mécanisme |
| Entraxe de fixation | Distance entre les vis de la plaque ou de la rosace | Il évite de percer ou de reboucher la porte pour rien |
Le fouillot, au passage, est le logement carré dans lequel vient se loger le carré de poignée. Si ce vocabulaire vous semble technique, retenez simplement ceci: une serrure peut être compatible sur le papier et pourtant inutilisable si l’une de ces cotes ne colle pas. C’est pour cela que je commence toujours par les mesures, jamais par l’esthétique. Une fois ces bases posées, on peut regarder les formats que l’on retrouve le plus souvent dans les rénovations françaises.
Les dimensions les plus courantes sur une porte en France
Sur une porte standard, le marché français est très concentré autour de quelques valeurs. Le 70 mm domine sur beaucoup d’ensembles récents, notamment avec carré de 7 mm. Le 92 mm reste très présent sur des portes anciennes ou sur certains ensembles de rénovation, souvent avec un axe de 35 mm et un carré de 8 mm.
| Valeur | Contexte habituel | Ce qu’il faut vérifier |
|---|---|---|
| 70 mm | Portes intérieures, portes palières et beaucoup de serrures actuelles | Le carré est souvent en 7 mm, et l’ensemble plaque/rosace doit suivre la même géométrie |
| 92 mm | Portes anciennes, rénovation patrimoniale, certaines configurations plus anciennes | Je vérifie l’axe, souvent autour de 35 mm, ainsi que le carré de 8 mm sur de nombreux modèles |
| 65 ou 68 mm | Quelques serrures en applique et des remplacements spécifiques | Ce n’est pas interchangeable avec 70 mm sans contrôle précis |
| 72 ou 78 mm | Certains modèles particuliers, notamment dans des contextes tertiaires ou techniques | Il faut reprendre la référence du coffre ou la cote exacte du fabricant |
À côté de l’entraxe, l’axe du coffre reste décisif. On rencontre fréquemment des coffres à 40 ou 50 mm, et parfois 30 mm sur des modèles compacts. Plus l’axe est court, plus le cylindre se rapproche du chant de la porte; plus il est long, plus la réservation dans le bois ou le PVC doit être proprement adaptée. C’est ce duo entraxe-axe qui fait la différence entre un remplacement fluide et un chantier qui s’éternise.
Mesurer correctement avant de commander
Je conseille de mesurer sur la serrure déposée dès que c’est possible. Un pied à coulisse donne la lecture la plus fiable, mais un mètre rigide suffit si vous repérez bien les centres. L’idée n’est pas de faire de la métrologie fine, seulement d’éviter les approximations qui transforment une commande simple en échange de matériel.
- Mesurez du centre du carré au centre du cylindre pour confirmer l’entraxe.
- Relevez l’axe du coffre, du chant de la porte jusqu’au centre du cylindre ou du fouillot.
- Notez le carré de poignée, le plus souvent 7 mm ou 8 mm sur les portes courantes.
- Vérifiez l’entraxe de fixation de la plaque ou de la rosace si vous remplacez tout l’ensemble.
- Mesurez l’épaisseur de la porte et la longueur utile du cylindre pour éviter qu’il dépasse trop ou qu’il soit trop court.
Sur une fenêtre, la logique est différente
Pour une fenêtre battante ou oscillo-battante, on ne raisonne pas exactement comme pour une porte. Ici, la pièce centrale n’est pas un cylindre de serrure de porte, mais une crémone, c’est-à-dire le mécanisme qui actionne les tringles de fermeture. Dans la pratique, la cote la plus visible est souvent l’entraxe de fixation de la poignée, très souvent à 43 mm, avec un carré de 7 mm sur de nombreux modèles.
| Élément | Valeur fréquente | Remarque utile |
|---|---|---|
| Poignée de fenêtre | Entraxe de fixation 43 mm | Format très répandu sur les ouvrants à la française et les oscillo-battants |
| Carré de poignée | 7 mm | Le plus courant sur les fenêtres de rénovation |
| Poignée spécifique | 43 mm ou parfois 50 mm | Certains mécanismes acceptent plusieurs perçages, mais il faut le vérifier avant achat |
| Ouvrant coulissant ou porte-fenêtre technique | Variable selon la ferrure | Je reprends toujours la référence du mécanisme plutôt que de deviner la cote |
La différence à retenir est simple: sur une porte, la compatibilité tourne surtout autour du cylindre et du fouillot; sur une fenêtre, elle tourne le plus souvent autour de la poignée et de la crémone. Une erreur de 70 mm sur une porte peut déjà bloquer le projet, mais une confusion entre 43 mm et 70 mm sur une fenêtre rend la pose impossible immédiatement. C’est pour cela que je ne commande jamais une poignée de fenêtre à l’œil, même si le modèle paraît “standard”.
Choisir le bon ensemble pour une rénovation propre
Dans un chantier de rénovation, je distingue trois cas de figure. Le premier est le remplacement à l’identique: on garde le même entraxe, le même axe, le même carré et la même logique de fixation, et le montage est rapide. Le deuxième est la rénovation d’une porte ancienne: on peut parfois conserver l’aspect extérieur en changeant le coffre ou la garniture, mais il faut accepter que certaines cotes anciennes imposent un modèle plus rare. Le troisième est la montée en gamme, par exemple sur une porte d’entrée ou une porte palière: là, la sécurité passe avant le simple remplacement cosmétique.
- Remplacement à l’identique : le plus simple si l’entraxe, l’axe et le carré correspondent.
- Porte ancienne : la bonne pièce peut exister, mais pas toujours en standard; il faut parfois chercher un format 92 mm ou une solution de rénovation adaptée.
- Porte d’entrée plus sécurisée : je vérifie la protection du cylindre, la longueur du barillet et la compatibilité avec la plaque ou la rosace.
- Fenêtre battante ou oscillo-battante : je contrôle surtout l’entraxe de fixation, le carré et la position de poignée.
Les serrures connectées ne changent pas cette logique de fond. Même quand l’électronique apporte du confort, la mécanique doit rester juste: si le cylindre dépasse, si la poignée tombe mal ou si le coffre n’entre pas, le projet perd en fiabilité et en finition. Je préfère toujours une solution sobre, bien mesurée, plutôt qu’un ensemble plus ambitieux mais approximatif. C’est d’ailleurs cette rigueur qui fait la différence entre une rénovation propre et un montage qui vieillit mal.
Les erreurs que je vois le plus souvent sur chantier
Les erreurs les plus fréquentes ne viennent pas d’un mauvais produit, mais d’une mauvaise lecture des cotes. On croit avoir mesuré correctement, puis on découvre que la prise de mesure a été faite au bord de la plaque au lieu du centre, ou que l’on a confondu l’entraxe avec l’axe. Dans les deux cas, le résultat est le même: il faut recommander, attendre, et parfois reboucher ou repercer.
- Mesurer depuis le bord au lieu du centre des perçages ou des axes.
- Confondre 70 mm et 43 mm, alors qu’il s’agit de deux familles d’ouvrants différentes.
- Oublier le carré, puis forcer la poignée pour qu’elle entre.
- Ignorer la longueur du cylindre, ce qui laisse dépasser le barillet ou le rend trop court.
- Remplacer un seul élément alors que la plaque, la rosace et le coffre forment un ensemble cohérent.
- Ne pas vérifier le sens d’ouverture sur certains modèles non réversibles ou sur des ferrures particulières.
Je vois aussi beaucoup de chantiers où l’on achète “une poignée compatible” sans regarder la fixation des vis. Sur une porte, l’entraxe de fixation de la plaque peut être aussi déterminant que l’entraxe principal; sur une fenêtre, deux modèles visuellement proches peuvent pourtant avoir un positionnement de perçage différent. C’est là que les retours de matériel s’accumulent, alors qu’une vérification de cinq minutes aurait suffi. Pour éviter ça, je garde toujours un dernier réflexe très simple.
Le réflexe qui évite le retour de matériel
Avant de valider une commande, je prends trois mesures écrites et deux photos nettes. Les trois mesures sont l’entraxe, l’axe et le carré; les deux photos montrent le chant de la porte et la face de la poignée ou de la crémone. Avec ce petit dossier, on évite la majorité des erreurs d’achat, surtout quand on travaille à distance ou qu’on prépare une rénovation complète.
- Gardez l’ancienne pièce jusqu’au test du nouveau matériel.
- Notez noir sur blanc les cotes exactes, sans arrondir “à peu près”.
- Vérifiez la compatibilité de fixation avant de penser au design.
- Sur une fenêtre, retenez surtout le couple 43 mm et carré 7 mm sur la plupart des modèles courants.
- Sur une porte, partez du duo 70 mm ou 92 mm selon l’existant, puis contrôlez l’axe et le cylindre.
En rénovation, je préfère une mesure claire à une estimation élégante. C’est ce réflexe qui protège la finition, la sécurité et le budget, et qui permet de choisir la bonne serrure ou la bonne poignée sans tâtonner.
