Un multimètre rend la rénovation beaucoup plus lisible : on sait vite si une prise délivre la bonne tension, si un fusible est coupé ou si une batterie fatiguée explique un dysfonctionnement. Savoir comment utiliser un multimetre évite de perdre du temps, mais surtout de faire des erreurs de branchement qui faussent toute la mesure. Je vais vous montrer les réglages utiles, les bons branchements et les réflexes de sécurité qui font la différence sur un chantier comme à la maison.
Un multimètre bien réglé évite les fausses pistes dès la première mesure
- Le fil noir va presque toujours sur COM, le rouge sur VΩ pour la tension, la résistance et la continuité.
- Pour mesurer une tension, on se branche en parallèle ; pour mesurer un courant, en série.
- On ne mesure jamais une résistance ou une continuité sur un circuit alimenté.
- Pour un usage domestique, un multimètre numérique avec sélection automatique de calibre simplifie vraiment la prise en main.
- Le mode continuité sert surtout à vérifier câbles, fusibles, interrupteurs et connexions.
- Le plus grand piège reste de laisser les cordons dans la mauvaise borne au moment de passer de la tension au courant.

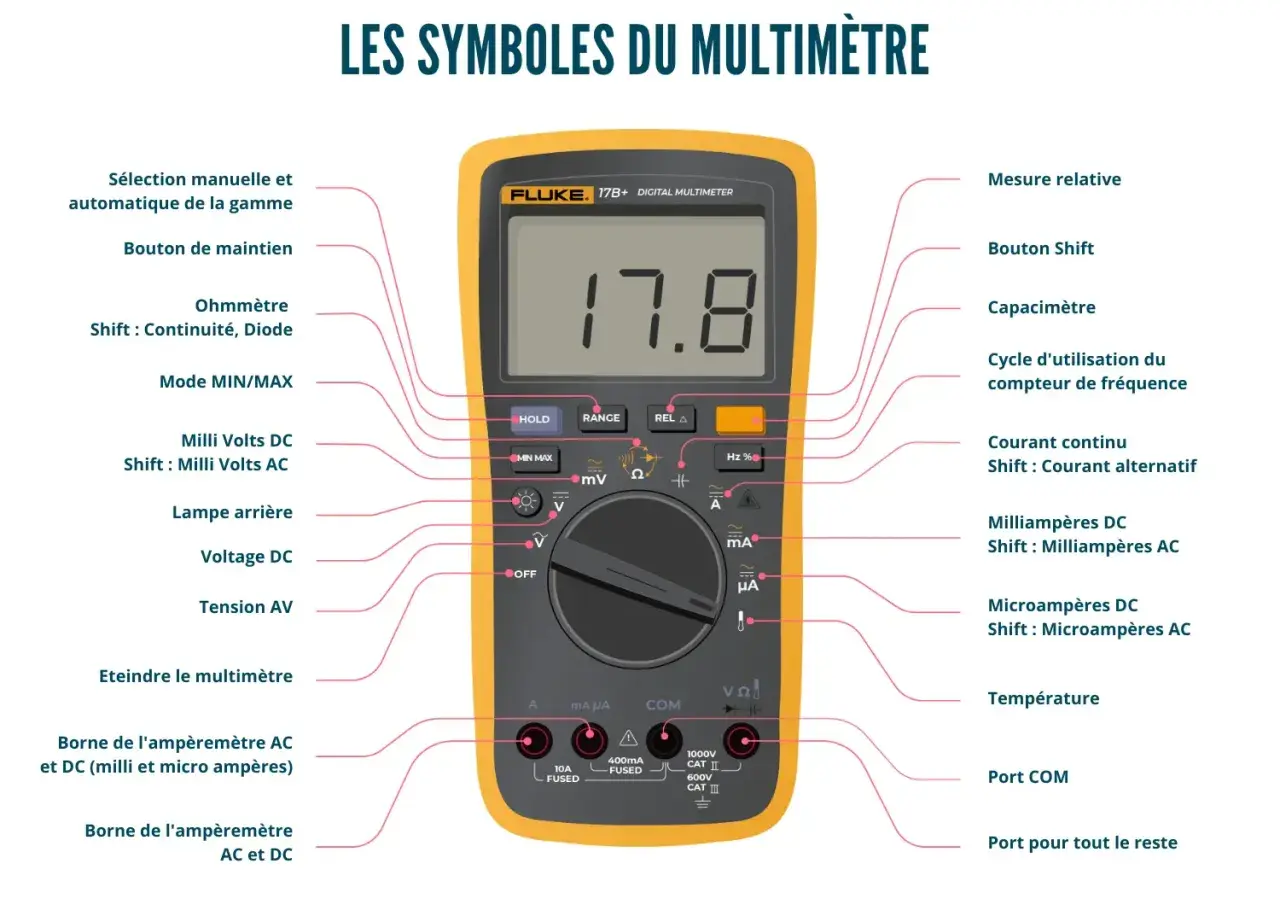

Lire les bornes, les positions et les symboles sans hésiter
Sur le terrain, je vois souvent la même confusion : les utilisateurs comprennent la mesure qu’ils veulent faire, mais pas encore le cadran. Pourtant, tout part de là. Un multimètre numérique standard a généralement trois zones à retenir : les bornes, le sélecteur rotatif et les symboles affichés à l’écran.
| Symbole ou borne | À quoi ça sert | Ce que je retiens |
|---|---|---|
| COM | Borne commune | Le cordon noir s’y branche presque toujours. |
| VΩ | Tension, résistance, continuité, diode | Le cordon rouge y va pour la plupart des mesures courantes. |
| mA / A / 10A | Mesure de courant | On l’utilise seulement pour l’intensité, pas pour une tension. |
| V~ | Tension alternative | À utiliser pour une prise secteur ou un circuit alimenté en AC. |
| V⎓ ou V= | Tension continue | À utiliser pour une pile, une batterie ou une alimentation DC. |
| Ω | Résistance | Le circuit doit être hors tension. |
| Continuité ou symbole sonore | Vérification de liaison | Le bip signale en général un passage franc du courant. |
| Diode | Test d’un composant semi-conducteur | Pratique pour vérifier le sens de conduction d’une diode. |
Sur un modèle analogique, il faut parfois remettre l’aiguille à zéro avant la mesure, ce qui est moins intuitif pour un débutant. C’est une des raisons pour lesquelles je conseille un multimètre numérique dès qu’on veut faire du diagnostic domestique sans prise de tête. Une fois ces repères en tête, on peut passer aux mesures les plus utiles à la maison : la tension, puis la continuité et la résistance.

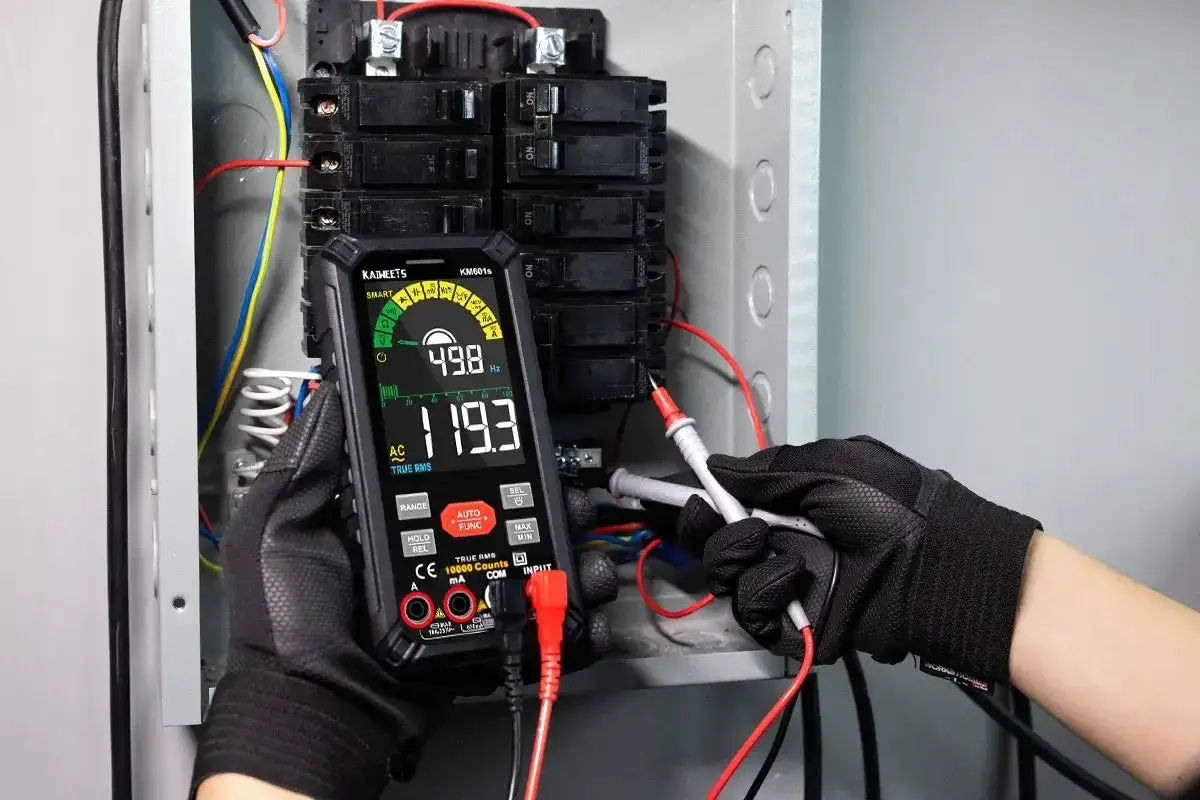

Mesurer une tension secteur ou continue proprement
La mesure de tension est celle que l’on utilise le plus souvent. Elle permet de vérifier une prise, une alimentation, une batterie ou un transformateur basse tension. En France, une prise secteur saine se situe autour de 230 V en courant alternatif, alors qu’une pile ou une batterie se mesure en courant continu.
| Cas courant | Réglage | Bornes | Valeur attendue |
|---|---|---|---|
| Prise secteur | V~ | COM + VΩ | Autour de 230 V |
| Pile AA | V⎓ | COM + VΩ | Environ 1,5 V à 1,6 V si elle est neuve |
| Batterie 12 V | V⎓ | COM + VΩ | Environ 12,4 V à 12,8 V à l’arrêt |
| Alimentation basse tension | V⎓ | COM + VΩ | Selon la valeur indiquée sur l’étiquette |
Ma méthode est simple. Je branche toujours le noir sur COM et le rouge sur VΩ, puis je choisis V~ pour une prise ou V⎓ pour une source continue. Si le multimètre n’a pas de sélection automatique, je commence par le calibre le plus élevé, surtout quand je ne connais pas la tension exacte. Ensuite, je place les pointes sur les deux points à mesurer sans les laisser glisser sur les parties métalliques.
Pour une prise murale, je prends la mesure entre phase et neutre, ou entre phase et terre si je veux vérifier la présence du secteur. Pour une pile ou une batterie, je respecte la polarité : rouge sur le positif, noir sur le négatif. Si l’écran affiche une valeur négative, ce n’est pas forcément grave sur un numérique, mais cela indique que les pointes sont inversées. Quand la lecture est instable, je regarde aussi si le contact des pointes est franc, car un simple mauvais appui peut créer une valeur trompeuse.
Un détail compte beaucoup : si vous ne savez pas si la tension est alternative ou continue, ne devinez pas au hasard. Le mauvais mode n’abîme pas toujours l’appareil, mais il peut vous donner une mesure absurde et vous faire perdre du temps. Avec ce réflexe, on évite déjà la plupart des erreurs de base. Il reste maintenant les mesures qui servent à contrôler un câble, un fusible ou un composant.
Tester une continuité, une résistance ou une diode sans se tromper
Ces trois fonctions se ressemblent, mais elles ne servent pas exactement au même usage. La continuité dit si le trajet électrique est bien fermé. La résistance mesure l’opposition au passage du courant. Le test de diode vérifie si un composant laisse passer le courant dans le bon sens. Dans tous les cas, le circuit doit être hors tension.
La continuité
Je l’utilise pour vérifier un fil, un interrupteur, un fusible ou une connexion rapide. Je sélectionne le mode continuité, puis je place le noir sur COM et le rouge sur VΩ. Si le multimètre bippe, le trajet est en général fermé. Si l’écran affiche OL ou rien de convaincant, le circuit est ouvert ou la résistance est trop élevée pour ce mode.
La résistance
Le mode Ω est utile quand on veut aller plus loin qu’un simple bip. Pour mesurer correctement, il faut couper l’alimentation et, sur certains montages, isoler au moins une patte du composant du reste du circuit. C’est le point qui piège beaucoup de débutants : mesurer une résistance sans l’avoir sortie du circuit peut fausser la valeur, parce que d’autres chemins électriques restent en parallèle.
Lire aussi : Nettoyer un rouleau à enduit - La méthode qui change tout
Le test de diode
Ce mode sert surtout en électronique ou sur certaines cartes de commande. Je le trouve très utile sur des équipements connectés, des alimentations ou des petits modules de rénovation. On mesure dans un sens puis dans l’autre : une diode saine ne réagit pas de la même manière selon le sens de branchement. Si la lecture est identique dans les deux directions, le composant mérite d’être suspecté.
Sur les faibles résistances, je préfère utiliser la gamme la plus basse compatible avec la mesure, car cela rend la lecture plus nette. Et si la valeur semble bizarre, je vérifie d’abord que l’appareil n’est pas encore alimenté. Une fois ce réflexe acquis, la continuité et la résistance deviennent des tests rapides et fiables, ce qui nous amène à la mesure la plus sensible : le courant.
Mesurer l’intensité sans faire sauter le fusible
La mesure de courant est celle qui provoque le plus d’erreurs, parce qu’elle ne se branche pas comme une mesure de tension. Ici, le multimètre doit être inséré dans le circuit : on parle d’un branchement en série. Si vous le placez en parallèle comme pour une tension, vous risquez de créer un court-circuit ou de faire sauter le fusible interne.
Ma séquence est toujours la même. J’éteins le circuit. Je déplace ensuite le cordon rouge de VΩ vers la borne mA ou A, selon l’intensité attendue et selon les indications du fabricant. Puis je sélectionne le mode A~ ou A⎓ en fonction du type de courant. Si je mesure une consommation inconnue, je commence par le calibre le plus élevé disponible, pas par le plus sensible.
Pour un petit circuit électronique ou un accessoire basse consommation, la borne mA peut suffire. Pour un appareil plus gourmand, on passe plutôt par la borne A ou 10A, à condition que le multimètre le prévoie. Après la mesure, je remets immédiatement le rouge sur la borne VΩ. C’est un geste banal, mais il évite la mauvaise surprise la fois suivante, quand on pense mesurer une tension et qu’on a encore le cordon dans l’entrée courant.
Si vous devez contrôler un appareil plus costaud, une pince ampèremétrique peut être plus pratique, parce qu’elle évite d’ouvrir le circuit. Pour autant, le multimètre reste très pertinent dès qu’on travaille sur des alimentations, des petits équipements ou des circuits de commande. Ce qui fait la différence, ce n’est pas l’outil seul, mais la façon de l’utiliser. Et c’est justement là que les erreurs reviennent toujours.
Les erreurs que je vois le plus souvent sur chantier
Quand une mesure semble incohérente, je commence presque toujours par vérifier les mêmes points. Dans la majorité des cas, le problème n’est pas l’appareil lui-même, mais un détail de réglage ou de branchement.
- Le cordon rouge est resté sur A ou mA alors qu’on veut mesurer une tension. C’est l’erreur classique, et elle peut être coûteuse.
- Le mode n’est pas le bon : V~ au lieu de V⎓, ou l’inverse. Une batterie mesurée en alternatif donne une lecture absurde.
- Le circuit est encore alimenté pendant une mesure de résistance, de continuité ou de diode. Là, la mesure n’a plus de sens.
- Le calibre est trop bas sur un modèle manuel. Commencer trop bas fait perdre du temps et peut afficher une valeur hors plage.
- Les doigts touchent la partie métallique des pointes. C’est une mauvaise habitude, surtout dès qu’on se rapproche de tensions élevées.
- On confond continuité et qualité de service. Un bip indique un passage du courant, pas forcément une connexion irréprochable sous charge.
- La pile du multimètre est faible. Un appareil à batterie fatiguée peut donner des mesures moins stables ou moins fiables.
J’ajoute un point de prudence qui compte vraiment : au-delà d’environ 30 V AC ou 60 V DC, je redouble d’attention. Ce n’est pas un seuil magique, mais c’est un bon repère pratique pour traiter la mesure avec le sérieux qu’elle mérite. Avec ces erreurs en tête, on peut ensuite choisir un appareil adapté plutôt que de prendre le premier modèle venu.
Choisir un multimètre utile pour la maison et la rénovation
Pour la maison, je privilégie un modèle simple, lisible et cohérent avec les usages réels. Il n’est pas nécessaire de viser un appareil très complexe si vous mesurez surtout des prises, des piles, quelques alimentations et des continuités de câbles. En revanche, je ne transige pas sur trois points : la qualité des cordons, la lisibilité de l’écran et la sécurité de la catégorie de mesure.| Critère | Ce que je recommande | Pourquoi c’est utile |
|---|---|---|
| Sélection automatique de calibre | Oui, si possible | Plus simple pour débuter et moins propice aux erreurs de réglage. |
| Catégorie de sécurité | CAT III pour beaucoup d’usages domestiques | Plus rassurant pour les mesures sur installations fixes et circuits de maison. |
| Fonction continuité | Indispensable | Très pratique pour les câbles, fusibles et interrupteurs. |
| Test de diode | Utile | Intéressant si vous touchez aussi à l’électronique ou aux alimentations. |
| True RMS | Appréciable | Plus fiable sur certains signaux non linéaires, typiques de nombreux équipements modernes. |
| Rétroéclairage | Oui | Très confortable dans un tableau électrique, un grenier ou un faux plafond. |
| Fusible sur l’entrée courant | Oui, impératif | Protège l’appareil si une mesure de courant est mal engagée. |
Le rituel que j’applique avant de ranger l’appareil
Je termine toujours par le même contrôle rapide, parce qu’il m’évite des erreurs au coup suivant. Ce n’est pas spectaculaire, mais c’est ce qui rend l’outil fiable dans la durée.
- Je remets le cordon rouge sur la borne VΩ.
- J’éteins le multimètre pour préserver la pile.
- Je vérifie visuellement que les pointes ne sont pas abîmées.
- Je range l’appareil au sec, loin de l’humidité et de la poussière.
- Si une mesure importante doit être refaite, je contrôle d’abord sur une source connue.
Ce petit rituel fait une vraie différence, surtout quand on utilise le multimètre de façon ponctuelle entre deux travaux. On ne perd pas de temps à réapprendre l’outil à chaque fois, et on évite la faute bête qui transforme une mesure simple en fausse piste. C’est ce que je retiens de plus utile : un multimètre n’est pas compliqué, à condition de respecter le bon mode, la bonne borne et le bon contexte de mesure.
