Les bons repères tiennent en trois choix simples
- Pour un circuit de prises standard, je retiens 16 A avec 1,5 mm² ou 20 A avec 2,5 mm².
- La limite la plus utile à mémoriser est de 8 prises en 1,5 mm² et 12 prises en 2,5 mm².
- Le disjoncteur protège le câble et le circuit, pas la personne: la protection différentielle 30 mA reste indispensable en amont.
- Les appareils puissants ou fixes ne doivent pas être traités comme des prises ordinaires.
- En rénovation, je vérifie toujours la section réelle du câble avant de remplacer un calibre.
Le point de départ se trouve au tableau
Je pars d’une règle simple: on ne choisit pas le disjoncteur d’après la prise visible au mur, mais d’après le circuit complet. Une prise n’est que le point d’usage final; ce qui compte, c’est la section des conducteurs, la longueur de la ligne, le nombre de socles et le type d’appareils branchés.
Dans un logement, le disjoncteur divisionnaire est l’organe qui protège un seul circuit contre la surcharge et le court-circuit. Ce n’est pas lui qui protège les personnes contre le choc électrique. Pour cela, il faut une protection différentielle 30 mA en tête de rangée. Je trouve que cette distinction évite déjà une grosse partie des confusions, surtout quand on reprend un tableau ancien ou qu’on ajoute une ligne pour une pièce rénovée.
En pratique, si le circuit prises est mal dimensionné, le problème n’apparaît pas toujours tout de suite. Il peut se traduire par des déclenchements répétés, des prises qui chauffent ou une ligne qui devient trop fragile dès qu’on ajoute quelques équipements. C’est précisément pour cela que le choix du calibre doit venir avant le choix du design de la prise. La suite va montrer pourquoi 16 A et 20 A restent les deux repères utiles dans un logement français.
16 A ou 20 A, les deux configurations courantes

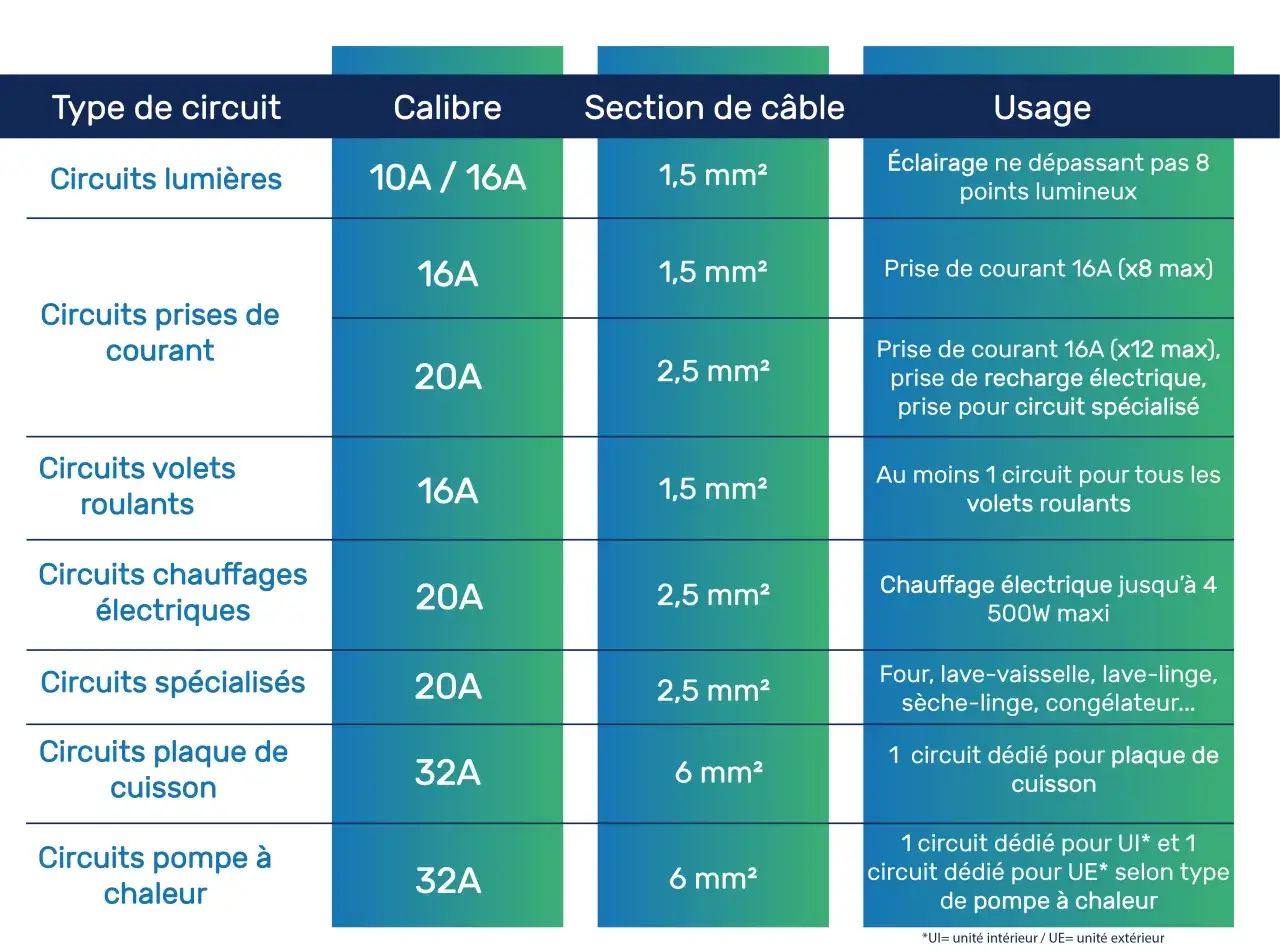

Dans l’habitat, la grille la plus utile est assez lisible. Je retiens deux couples cohérents: 1,5 mm² avec 16 A, ou 2,5 mm² avec 20 A. Certaines sources anciennes affichent encore des plafonds plus bas, mais pour une installation résidentielle actuelle, c’est bien cette logique qui sert de référence pratique.| Configuration | Section cuivre | Calibre du disjoncteur | Nombre de prises | Usage le plus courant |
|---|---|---|---|---|
| Entrée de gamme fiable | 1,5 mm² | 16 A | Jusqu’à 8 | Chambre, séjour simple, petit bureau, ligne courte et usage modéré |
| Solution plus souple | 2,5 mm² | 20 A | Jusqu’à 12 | Salon équipé, bureau connecté, pièce polyvalente, rénovation avec marge d’évolution |
| Circuit dédié puissant | 6 mm² | 32 A | 1 point dédié | Plaque de cuisson en monophasé, sortie de câble, pas une prise standard |
Ce tableau dit quelque chose d’essentiel: le calibre n’est pas une “montée en gamme” automatique. Si le câble est en 1,5 mm², je ne passe pas en 20 A par confort visuel. À l’inverse, si le chantier le permet, le 2,5 mm² offre plus de marge et réduit le risque de refaire le circuit trop vite. Cette logique devient très concrète quand on regarde pièce par pièce ce que l’on veut vraiment alimenter.
Comment je tranche selon la pièce
La théorie devient simple quand on l’applique à un espace réel. Dans une chambre ou un séjour léger, un circuit en 16 A suffit souvent si l’on alimente quelques lampes, des chargeurs, une box ou une télévision. Je ne surcharge pas ce type de ligne juste parce qu’il reste encore de la place au mur.
- Salon et chambre si l’usage reste classique, 16 A en 1,5 mm² est souvent propre et suffisant.
- Bureau connecté si l’on cumule ordinateur, écran, imprimante, station de charge et accessoires, je préfère 20 A en 2,5 mm² pour garder de l’air.
- Couloir ou entrée une ou deux prises peuvent très bien rester sur un petit circuit, à condition de ne pas multiplier les dérivations sauvages.
- Garage ou atelier léger je vise plus volontiers 20 A, surtout si l’on branche aspirateur, outillage portatif ou chargeurs d’outils.
- Pièce multifonction si la zone doit évoluer avec de la domotique, des écrans ou des équipements supplémentaires, le 2,5 mm² devient vite plus rationnel.
Dans une rénovation, j’aime bien une règle très terre à terre: si la pièce risque d’évoluer dans deux ou trois ans, je ne la câble pas au minimum absolu. Mieux vaut une ligne un peu plus souple qu’un tableau déjà coincé le jour où l’on ajoute un bureau, une console ou un ensemble multimédia. Dès qu’on passe de l’usage courant aux appareils fixes, il faut pourtant changer de logique.
Les circuits spécialisés ne se traitent pas comme une prise ordinaire
C’est ici que beaucoup de projets dérapent. On mélange parfois prises générales et appareils puissants en pensant économiser un circuit. En réalité, les équipements fixes ou gourmands doivent avoir leur propre protection et leur propre section de câble. La cuisine, la buanderie et certains appareils techniques n’acceptent pas la même lecture qu’un simple circuit de prises.
| Appareil ou usage | Protection courante | Section courante | Logique à retenir |
|---|---|---|---|
| Lave-linge, lave-vaisselle, sèche-linge, four indépendant | 20 A | 2,5 mm² | Circuit dédié, pas de mélange avec les prises de vie courante |
| Plaque de cuisson en monophasé | 32 A | 6 mm² | Sortie de câble ou circuit dédié très costaud |
| Prises standard de cuisine ou de séjour | 16 A ou 20 A | 1,5 mm² ou 2,5 mm² | Reste dans la logique du circuit prises, avec respect du nombre maximal de socles |
Je sépare aussi mentalement deux choses: les prises générales et les prises dédiées. Une cuisine bien pensée peut avoir de nombreuses prises, mais cela ne dispense jamais de circuits spécialisés pour les gros appareils. C’est un point important dans les logements rénovés, car on croit parfois qu’une belle façade de prise suffit à régler la question. En réalité, ce qui compte, c’est la ligne derrière.
Cette distinction m’amène aux erreurs de dimensionnement, parce que c’est souvent là que les déclenchements intempestifs et les échauffements trouvent leur origine.
Les erreurs qui font chauffer ou disjoncter trop vite
Quand j’ouvre un tableau mal repris, je retrouve presque toujours les mêmes défauts. Ce sont des erreurs banales, mais elles ont toutes un impact concret sur la sécurité et le confort d’usage.
- Mettre un 20 A sur du 1,5 mm² le câble n’est plus protégé correctement, et c’est une faute de base.
- Dépasser le nombre de prises admissible on transforme un circuit correct sur le papier en circuit trop chargé dans la réalité.
- Confondre disjoncteur et différentiel le premier protège le circuit, le second protège les personnes contre les défauts d’isolement.
- Compter sur des multiprises elles ne corrigent jamais un mauvais dimensionnement, elles ajoutent juste des points de connexion.
- Oublier les signes d’alerte une prise chaude, une odeur de plastique, des déclenchements répétés ou une façade brunie exigent un arrêt immédiat de l’usage.
Je vois aussi un piège fréquent dans les rénovations connectées: on ajoute box, répéteurs, routeurs, stations de charge et petits équipements sans revoir le tableau. L’ensemble semble léger individuellement, mais la ligne finit par travailler en permanence près de sa limite. Ce n’est pas spectaculaire, mais c’est exactement le genre de situation qui fatigue une installation. La dernière vérification sert justement à éviter cette dérive.
Les détails qui rendent un circuit de prises durable
Quand je valide un circuit, je ne regarde pas seulement le calibre du disjoncteur. Je vérifie aussi le marquage du câble, le nombre réel de socles, la répartition sur le tableau et la présence d’une protection différentielle adaptée. Si je suis dans un logement ancien, je garde en tête qu’un diagnostic électrique peut révéler des lignes reprises à la hâte, surtout quand l’installation a déjà beaucoup vécu.
- Vérifier la section réelle 1,5 mm² ou 2,5 mm², jamais au hasard.
- Compter les prises utiles je compte les socles réellement sur le circuit, pas seulement les emplacements “prévisibles”.
- Étiqueter clairement le tableau une ligne bien nommée simplifie toute intervention future.
- Laisser une marge d’évolution dans une maison connectée, je préfère parfois un circuit de plus qu’une ligne surchargée.
- Faire contrôler en cas de doute dès qu’un câble n’est pas identifié ou que le tableau semble bricolé, je fais valider par un électricien qualifié.
Pour moi, c’est là que se joue la vraie qualité d’une rénovation: une installation lisible aujourd’hui, mais encore simple à faire évoluer demain. Si je dois retenir une seule chose, c’est celle-ci: le meilleur choix n’est pas le calibre le plus élevé, c’est celui qui respecte le câble, l’usage et la réserve utile du logement. C’est cette discipline qui rend un circuit de prises fiable, propre et durable, même quand la maison commence à se remplir d’équipements connectés.
