Dans un luminaire, je ne traite jamais la phase et le neutre comme un simple détail de câblage. Sur une douille à vis, le bon repérage change la sécurité au moment de remplacer une ampoule, et il évite de laisser une partie métallique sous tension au mauvais endroit. Je détaille ici les repères fiables, la méthode que j’utilise pour vérifier un conducteur et les erreurs qui font croire qu’un montage est correct alors qu’il ne l’est pas.
L’essentiel à garder en tête avant d’intervenir
- Sur une douille à vis, la phase doit aller au plot central et le neutre au filetage.
- Les couleurs des fils aident, mais elles ne suffisent pas sur une installation ancienne, modifiée ou reprise à la hâte.
- Le repérage le plus fiable passe par un multimètre ou un testeur bipolaire, pas par un simple tournevis testeur.
- Une mesure d’environ 230 V entre phase et terre confirme en général un conducteur actif; quelques volts peuvent n’être qu’une tension parasite.
- Si la douille est chauffée, fissurée ou oxydée, la remplacer est souvent plus raisonnable que de chercher un faux contact pendant des heures.
Ce qu’il faut comprendre sur une douille à vis
Sur une douille à vis de type E14 ou E27, il y a deux zones à distinguer clairement : le plot central, au fond de la douille, et le filetage métallique, sur lequel vient se visser l’ampoule. En sécurité domestique, je veux toujours que la phase arrive sur le plot central et que le neutre aille sur le filetage. La logique est simple : quand on dévisse une ampoule, la partie accessible en premier ne doit pas être la partie alimentée.
Autrement dit, une ampoule peut très bien s’allumer même si phase et neutre sont inversés. C’est justement ce qui rend l’erreur piégeuse : le luminaire fonctionne, mais la sécurité n’est plus au niveau attendu. Dans une rénovation, surtout si l’éclairage est relié à un module connecté ou à un variateur, je considère ce point comme non négociable. C’est un petit détail de câblage qui a des conséquences très concrètes.
Sur les montages plus récents, notamment avec des connecteurs DCL ou des bornes repérées, la lecture est plus simple. Sur une douille ancienne ou sur un luminaire récupéré, la prudence doit rester maximale. C’est justement là qu’il faut des repères concrets plutôt qu’une supposition rapide.
Les repères qui permettent de distinguer phase et neutre

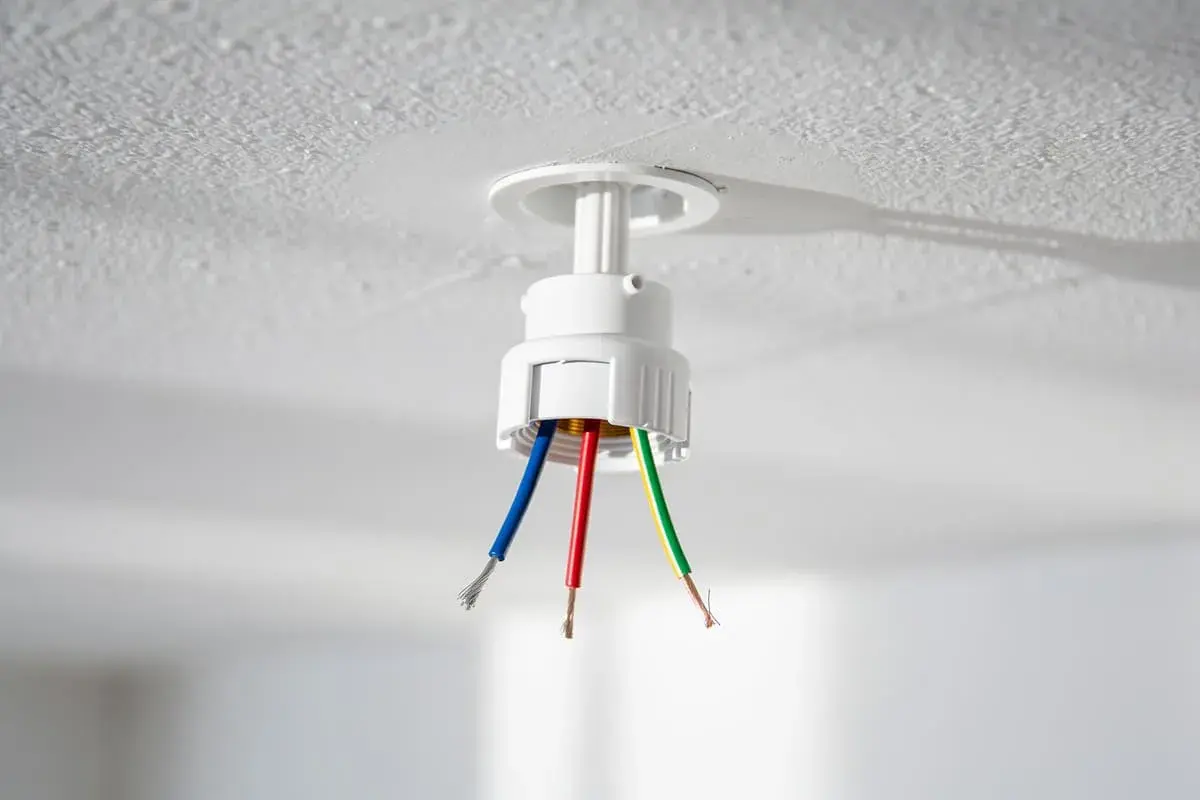

Je commence toujours par les indices les plus évidents, mais je ne m’arrête jamais au premier regard. En France, le bleu est normalement associé au neutre, tandis que la phase est souvent repérée par du marron, du rouge ou du noir. Le vert-jaune reste réservé à la terre. C’est utile, mais pas suffisant : dans les vieux luminaires, les reprises partielles et les réparations “maison”, les couleurs peuvent être trompeuses ou mélangées.
| Indice | Ce qu’il peut indiquer | Fiabilité | Limite principale |
|---|---|---|---|
| Fil bleu | Souvent le neutre | Moyenne | Pas fiable sur un ancien câblage ou un luminaire réparé |
| Fil marron, rouge ou noir | Souvent la phase | Moyenne | Peut aussi être un retour lampe ou un conducteur réaffecté |
| Terre vert-jaune | Conducteur de protection | Élevée | Ne doit jamais être pris pour un conducteur actif |
| Bornes marquées L et N | Repérage direct sur certains connecteurs | Élevée | Encore faut-il que les fils aient été correctement raccordés |
| Aspect du fil ou de la gaine | Rien de certain | Faible | La chaleur, l’âge et les réparations faussent l’observation |
Le point que je retiens, c’est qu’un repère visuel peut m’orienter, mais pas me faire conclure seul. Dès qu’une installation date un peu, je passe à la mesure. C’est plus lent, mais c’est aussi ce qui évite les erreurs de diagnostic, et c’est là que la méthode devient vraiment utile.
La méthode la plus fiable pour les identifier
La méthode la plus propre consiste à travailler en deux temps : d’abord hors tension, puis, si nécessaire, avec une mesure de tension adaptée. Je ne mélange jamais les deux. Si on saute directement à l’approximation, on finit souvent par inverser les fils ou par interpréter de travers une lecture parasite.
Avec le courant coupé
Je coupe d’abord le circuit au disjoncteur, puis je vérifie l’absence de tension avec un appareil adapté. Ensuite, si la douille est démontée et que l’accès est correct, je peux contrôler la continuité pour savoir quel conducteur arrive au plot central et lequel rejoint le filetage. Sur une douille à vis, c’est ce contrôle qui me confirme le bon sens de câblage sans dépendre uniquement de la couleur des fils.
Cette approche est particulièrement utile quand la terre est absente ou quand l’installation est ancienne. Elle demande un peu plus de méthode, mais elle reste plus fiable qu’un simple coup d’œil. Si vous n’êtes pas à l’aise avec un multimètre, mieux vaut s’arrêter là que de forcer un démontage incomplet.
Lire aussi : Condamner une prise murale - La méthode propre et sûre
Avec une mesure de tension

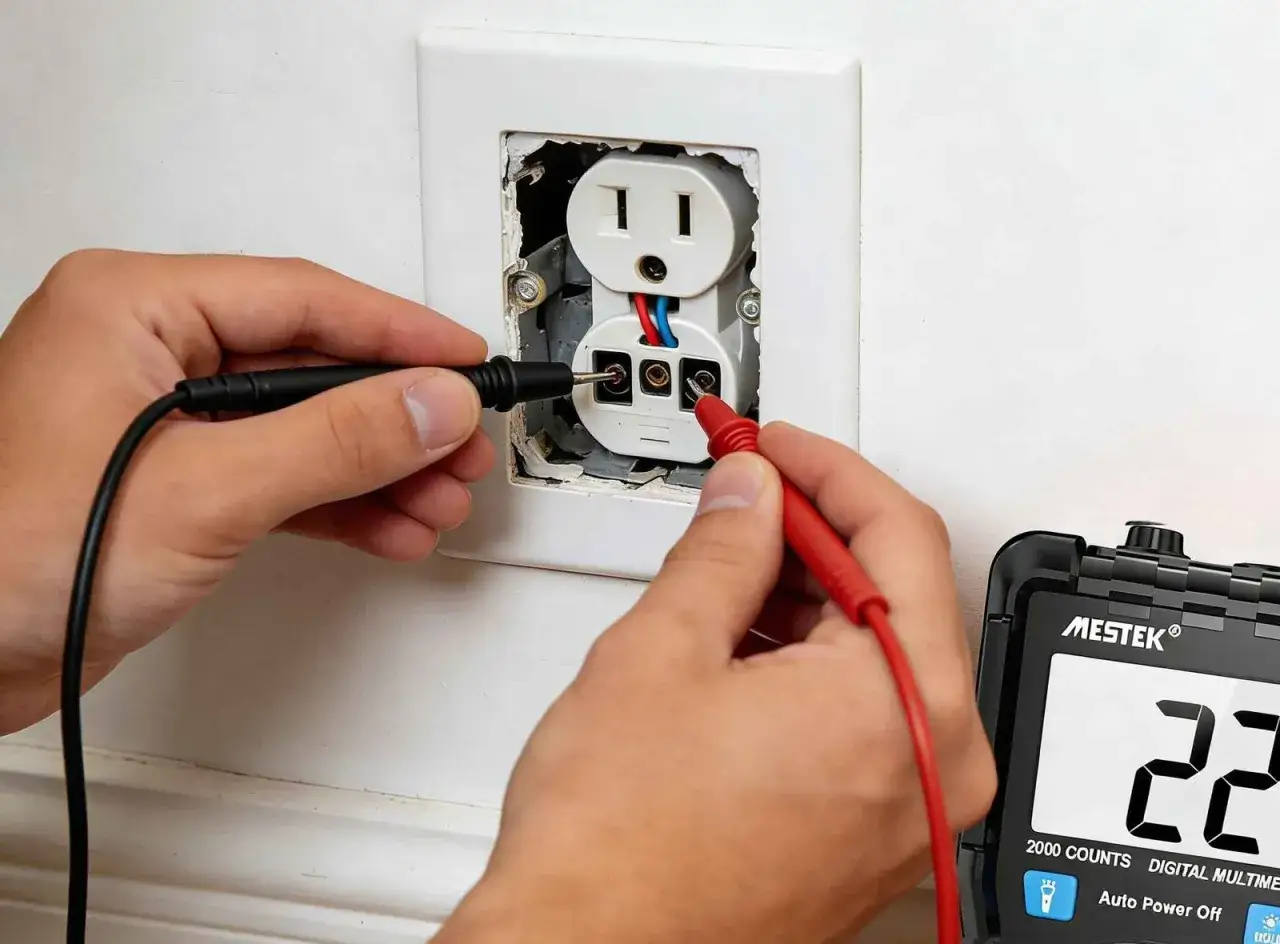

Quand je dois identifier un conducteur sous tension, je mesure la tension alternative entre chaque fil suspect et la terre. En installation domestique monophasée, un conducteur de phase doit afficher environ 230 V par rapport à la terre, tandis que le neutre doit rester très proche de 0 V. Si le multimètre affiche seulement quelques volts, voire une valeur instable, je me méfie d’une tension parasite et je ne conclus pas trop vite.
Je préfère un testeur bipolaire ou un multimètre sérieux à un tournevis testeur. Le tournevis lumineux peut donner une indication rapide, mais il est trop faible pour une décision de câblage propre. Sur les luminaires LED, sur les circuits longs ou sur certaines reprises, la lecture peut être trompeuse. C’est un des cas où je vois le plus d’erreurs chez les bricoleurs pressés.
Si vous n’avez pas de terre accessible, la lecture devient moins confortable. Dans ce cas, je reviens à la continuité ou je fais intervenir un professionnel. Mieux vaut un doute arrêté à temps qu’une douille réassemblée sur une hypothèse fragile.
Quand les couleurs et les vieux montages trompent
Les fils n’ont pas tous été tirés dans les règles, et c’est particulièrement vrai dans les luminaires anciens. On rencontre des gaines noircies par la chaleur, des fils remplacés à l’économie, des raccords refaits avec une couleur disponible plutôt qu’avec la bonne. Dans ce contexte, je me méfie surtout de trois pièges : le fil bleu qui n’est pas vraiment le neutre, le fil rouge ou marron qui sert de retour lampe, et les câblages qui ont été bricolés après plusieurs dépannages successifs.
- Couleur conforme ne veut pas dire fonction confirmée.
- Retour lampe ne veut pas dire phase permanente.
- Douille qui éclaire ne veut pas dire douille câblée correctement.
Je pense aussi aux installations où l’interrupteur a été câblé de façon imparfaite ou où le point lumineux a été modifié pour une version connectée. Dans ces cas-là, la lecture “à l’œil” perd vite sa valeur. C’est précisément pour cela que la mesure reste mon réflexe de base quand je ne connais pas l’historique du circuit. Et cette vérification n’est pas seulement théorique, elle change la sécurité au quotidien.
Pourquoi l’ordre des fils compte vraiment sur le luminaire
Un mauvais sens de câblage ne fait pas toujours disjoncter, et c’est bien le problème. Le luminaire fonctionne, la pièce s’éclaire, tout semble normal. Pourtant, si la phase est placée sur le filetage, la partie la plus accessible de la douille peut rester sous tension au moment de changer l’ampoule. Pour moi, c’est la vraie ligne rouge.
Sur un éclairage moderne, et encore plus sur un point lumineux connecté, la phase doit être correctement interrompue par l’interrupteur ou par le module de commande. La NF C 15-100, qui sert de référence en rénovation électrique, s’inscrit dans cette logique de sécurité : le câblage ne doit pas laisser une zone accessible alimentée alors qu’elle ne devrait pas l’être. Promotelec le rappelle régulièrement dans ses guides de rénovation, et sur le terrain je vois vite la différence entre un montage propre et un montage “qui marche” mais qui n’est pas satisfaisant.
En pratique, le bon ordre des fils réduit le risque de choc au changement d’ampoule, limite les comportements bizarres avec certains variateurs et évite des interrogations inutiles plus tard. C’est un petit choix de départ qui simplifie tout le reste. C’est aussi pour cela que je termine toujours par quelques contrôles très concrets avant de refermer la douille.
Les derniers contrôles qui évitent de tout redémonter
Avant de remettre le luminaire en service, je vérifie systématiquement plusieurs points simples. Ce sont des contrôles courts, mais ils évitent la plupart des retours en arrière :
- Le serrage des bornes est franc, sans cuivre apparent.
- Le dénudage correspond bien à la borne utilisée, souvent autour de 8 à 10 mm selon le modèle.
- La douille n’est ni fissurée, ni brunie, ni marquée par une chauffe anormale.
- Le fil de phase aboutit bien au plot central sur une douille à vis.
- Le neutre arrive sur le filetage ou la borne prévue par le fabricant.
- Le circuit est testé après remontage, avant qu’on considère le travail terminé.
Si la douille est fatiguée, je ne cherche pas à la “sauver” à tout prix. Une pièce de contact oxydée ou un support déformé finit souvent par créer des faux contacts, des déclenchements ou une chauffe inutile. Dans ce cas, remplacer le support est souvent la solution la plus propre. Et si, malgré les vérifications, un doute subsiste sur l’origine des fils ou sur la qualité du circuit, je préfère m’arrêter et faire contrôler le point lumineux par un électricien qualifié.
