Les repères à garder avant de câbler un circuit de prises
- 8 prises maximum sur un circuit en 1,5 mm² protégé par un disjoncteur 16 A.
- 12 prises maximum sur un circuit en 2,5 mm² protégé par un disjoncteur 20 A.
- Le comptage se fait socle par socle: une double prise compte pour deux prises, pas pour une seule.
- Les appareils puissants gagnent à partir sur des circuits dédiés plutôt que sur le circuit général.
- En rénovation, la longueur de ligne, l’état du tableau et les usages futurs comptent autant que le simple nombre de prises.
La règle de base à connaître pour un circuit de prises
En France, je pars toujours de la même logique: pour un circuit de prises classique, la NF C 15-100 fixe une limite simple entre la section des conducteurs et le calibre du disjoncteur. En pratique, on retient 8 prises pour un circuit en 1,5 mm² protégé par 16 A, et 12 prises pour un circuit en 2,5 mm² protégé par 20 A. Selon Promotelec, le décompte actuel se fait désormais prise par prise, ce qui évite les interprétations floues autour des blocs multiples.
La logique technique est cohérente: le disjoncteur protège la ligne, tandis que la section du câble encaisse ou non l’échauffement lié au courant. Si l’un des deux éléments est mal choisi, le circuit devient moins stable, et parfois franchement pénible au quotidien. Je regarde donc toujours la paire section + protection, jamais le nombre de prises isolément.À 230 V, un circuit de 16 A représente environ 3,7 kW, et un circuit de 20 A environ 4,6 kW. Ce n’est pas une invitation à tout charger jusqu’à la limite, mais c’est un repère utile pour comprendre pourquoi un circuit en 2,5 mm² offre plus de marge.

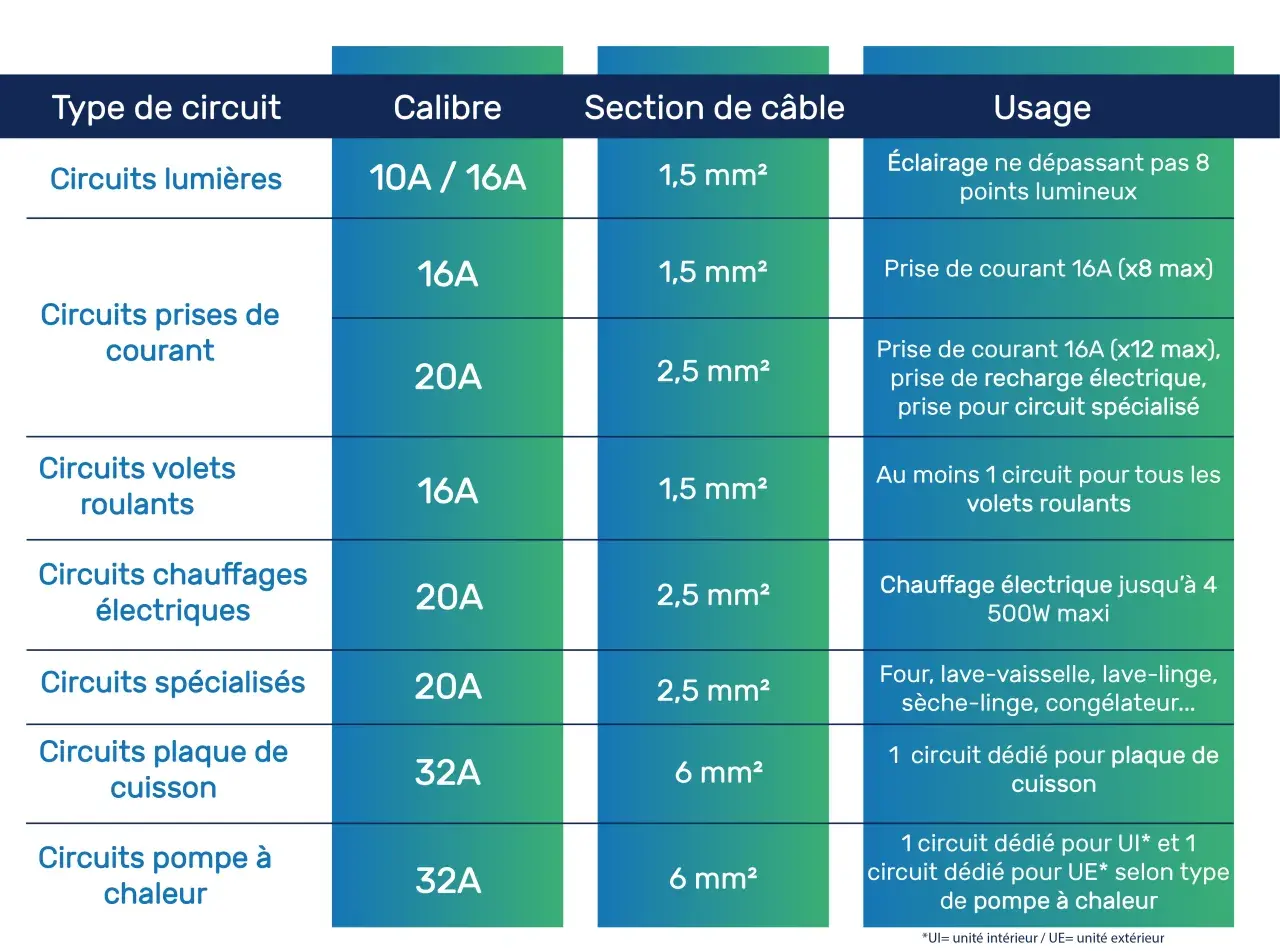

| Configuration | Section | Disjoncteur maximal | Nombre de prises maximal | Usage le plus logique |
|---|---|---|---|---|
| Circuit standard | 1,5 mm² | 16 A | 8 | Chambre, séjour simple, bureau peu chargé |
| Circuit renforcé | 2,5 mm² | 20 A | 12 | Pièce de vie, bureau équipé, cuisine dédiée, garage |
Je ne conseille pas de raisonner uniquement en “nombre maximum autorisé”. Dans une rénovation intérieure, le bon choix est souvent celui qui laisse un peu de marge à l’usage réel, pas celui qui remplit la ligne au plus près de la limite. C’est précisément là que la section du câble devient décisive.
Pourquoi la section du câble change tout
Le passage de 1,5 mm² à 2,5 mm² n’est pas un détail de catalogue. En pratique, le câble plus gros supporte mieux les intensités élevées, limite les pertes et rend la ligne plus confortable quand plusieurs appareils fonctionnent en même temps. Dans une maison connectée, avec chargeurs, box, TV, console, routeur, petits accessoires et parfois des équipements d’appoint, la réserve de courant est vite consommée.
J’ai tendance à privilégier le 2,5 mm² dès qu’une pièce devient réellement polyvalente. Ce n’est pas parce que la norme l’exige toujours, c’est parce que l’usage évolue plus vite que le plan initial. Une chambre simple peut vivre sans problème sur un circuit plus léger, mais un bureau moderne ou un séjour largement équipé gagnent souvent à être câblés avec plus de marge.
Autre point que l’on sous-estime trop souvent: la longueur des lignes. Plus le parcours est long, plus la chute de tension devient sensible, surtout si la ligne traverse plusieurs pièces ou s’insère dans une rénovation par phases. Pour un petit chantier, cette donnée peut sembler secondaire; pour un logement complet, elle change vite le confort d’usage. C’est pour cela que je préfère parfois surdimensionner légèrement le circuit plutôt que de le refaire six mois plus tard.
Adapter le circuit à la pièce plutôt qu’à l’habitude
Le meilleur schéma n’est pas celui qui “passe sur le papier”, mais celui qui colle aux usages réels de la pièce. Une chambre, un séjour, un bureau ou une cuisine ne sollicitent pas les prises de la même manière, même si elles sont toutes alimentées par le même tableau.
Séjour et chambre
Dans un séjour ou une chambre, 8 prises sur un circuit bien pensé suffisent souvent. C’est généralement le bon format pour une TV, quelques lampes, des chargeurs, un aspirateur occasionnel et un peu d’appoint. Si vous multipliez les équipements multimédia, je préfère répartir les prises sur deux lignes plutôt que de tout concentrer au même endroit.
Cuisine
La cuisine est le cas où l’on se trompe le plus vite. Entre le petit électroménager, le plan de travail, les appareils à forte puissance et les circuits spécialisés, on atteint très vite les limites d’un circuit trop généraliste. Je recommande de ne pas traiter la cuisine comme une simple pièce “avec des prises”: il faut souvent découper davantage, surtout si l’on veut éviter qu’un grille-pain, une bouilloire et une machine à café fassent trébucher la ligne au mauvais moment.
Bureau, atelier et garage
Pour un bureau à domicile ou un petit atelier, je préfère presque toujours une ligne en 2,5 mm² avec 20 A. C’est le meilleur compromis pour un ordinateur, des écrans, une imprimante, une box, un NAS ou quelques outils légers. Le confort vient moins de la puissance instantanée que de la stabilité quand plusieurs appareils tournent en même temps. Dans un garage, cette marge est encore plus utile si vous ajoutez aspirateur, chargeur d’outillage ou éclairage d’appoint.
Cette approche par pièce évite les installations théoriquement conformes mais pratiquement sous-dimensionnées. Et elle mène directement à la vraie subtilité: les cas particuliers qui ne rentrent pas dans le schéma standard.
Les cas particuliers qui modifient le comptage
Le premier piège, c’est de croire qu’une double prise compte comme un seul point. Ce n’est plus la bonne logique: le décompte se fait socle par socle, donc un bloc double compte pour deux prises, un bloc triple pour trois, et ainsi de suite. C’est un détail qui change vite la lecture d’un plan, surtout dans les rénovations où les appareillages sont serrés.
Le deuxième piège consiste à mélanger prises générales et circuits dédiés. Pour plusieurs appareils puissants, on ne reste pas sur une ligne commune: lave-linge, lave-vaisselle, four, plaques de cuisson, chauffe-eau ou autres équipements spécifiques doivent disposer de leur propre protection. Legrand rappelle d’ailleurs que ces usages ne doivent pas être traités comme de simples prises “de plus”.
Il faut aussi distinguer les prises de courant 230 V des prises de communication ou des modules spéciaux. Une prise RJ45, par exemple, ne s’ajoute pas au quota du circuit prises, puisqu’elle ne joue pas le même rôle électrique. En rénovation, cette distinction évite beaucoup d’erreurs de comptage sur les murs techniques et dans les zones multimédia.
Enfin, je me méfie des solutions de contournement, comme l’ajout d’un bloc multiprise caché derrière un meuble pour “gagner” une prise de plus. Ce n’est pas une vraie réponse de conception. Si l’usage réclame plus de points, il faut une ligne mieux pensée, pas un bricolage discret.
Un exemple concret de répartition dans un logement
Quand je dois dimensionner un logement standard, je pars rarement d’un seul circuit de prises pour toute la zone jour. Je préfère répartir les usages pour garder une installation lisible, stable et facile à faire évoluer.
| Pièce ou zone | Schéma que je privilégie | Pourquoi |
|---|---|---|
| Séjour | 1 circuit en 2,5 mm² / 20 A, 6 à 8 prises | TV, éclairage d’appoint, box, chargeurs et équipements connectés |
| Bureau | 1 circuit en 2,5 mm² / 20 A, jusqu’à 8 prises utiles | PC, écran, imprimante, onduleur, réseau domestique |
| Chambre | 1 circuit en 1,5 mm² / 16 A, 4 à 6 prises | Usage plus simple, faible simultanéité des charges |
| Cuisine | Plusieurs départs, dont des circuits dédiés | Électroménager et petits appareils sollicitent vite la ligne |
Ce type de répartition fait gagner du temps au moment de la pose, mais surtout au moment où l’on ajoute un usage nouveau: borne de recharge d’aspirateur, coin bureau, écran supplémentaire, ou simple besoin de brancher plus de matériel connecté. Je préfère toujours anticiper ce scénario plutôt que de tout traiter au plus juste.
Les erreurs que je vois le plus souvent en rénovation
- Confondre le calibre du disjoncteur et la section du câble alors que les deux doivent rester cohérents.
- Compter une double prise comme une seule alors que le socle se compte désormais individuellement.
- Mettre trop d’appareils puissants sur une ligne de prises générales au lieu de créer un circuit dédié.
- Se fier à l’apparence du câble sans vérifier sa section réelle, surtout dans une rénovation ancienne ou partielle.
- Oublier le futur usage et dimensionner pour aujourd’hui seulement, alors que le logement évolue vite avec les équipements connectés.
- Penser qu’un déclenchement signifie toujours “trop de prises” alors qu’un mauvais serrage, une connexion fatiguée ou un tableau mal repéré peuvent aussi être en cause.
Ces erreurs semblent banales, mais ce sont celles qui coûtent le plus en reprise de chantier. Et c’est justement pour les éviter qu’il faut savoir quand un simple ajout de prises devient une vraie vérification électrique.
Quand faire vérifier l’installation avant d’ajouter des prises
Dès qu’une installation est ancienne, bricolée ou difficile à lire, je conseille un contrôle avant d’ajouter de nouvelles prises. Si le tableau n’est pas clairement repéré, si les disjoncteurs déclenchent sans raison apparente, si une prise chauffe ou si l’on ne connaît pas la section réelle de la ligne, il vaut mieux s’arrêter là. Une extension faite sur une base floue ajoute souvent plus de problèmes qu’elle n’en résout.
Je recommande aussi de faire vérifier le circuit quand la rénovation touche plusieurs pièces à la fois. À ce stade, la question n’est plus seulement “combien de prises par disjoncteur”, mais aussi “comment répartir les usages pour que l’installation reste simple à maintenir”. En clair: mieux vaut un circuit clair, lisible et un peu généreux qu’une ligne trop chargée et difficile à diagnostiquer.Si vous hésitez entre deux schémas, je choisis presque toujours celui qui laisse de la marge sans sortir du cadre normatif. Ce petit surcoût de câble est souvent bien plus rentable que la reprise d’une ligne déjà fermée.
Le réflexe qui évite les erreurs de dimensionnement
Ma méthode est toujours la même: je commence par l’usage réel de la pièce, je vérifie la section de la ligne, puis je choisis le calibre de protection et le nombre de prises en conséquence. Dans la plupart des cas, cela conduit naturellement à 8 prises en 1,5 mm² / 16 A ou 12 prises en 2,5 mm² / 20 A, mais la bonne décision dépend surtout de la charge prévue et du niveau de marge que vous voulez garder.
Dans une rénovation intérieure, c’est rarement le point de départ qui pose problème; c’est le manque d’anticipation. Si vous pensez déjà à l’éclairage, au réseau, aux chargeurs, aux appareils de cuisine et aux usages connectés, votre circuit de prises sera plus cohérent, plus durable et plus agréable à vivre au quotidien.
Le bon choix n’est donc pas seulement de respecter une limite: c’est de construire une installation qui reste simple à utiliser, simple à maintenir et prête pour les besoins de demain.
